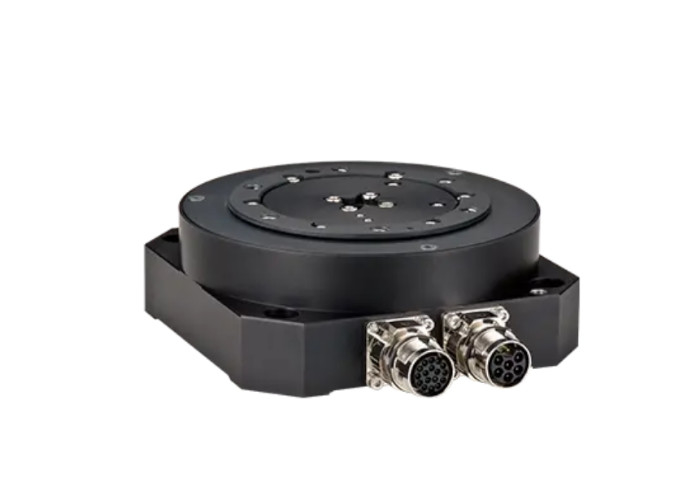

DMN95/DMN9A Servomotor linear 1,41 Nm Torque contínuo para controle de movimento preciso
-
Destacar
1.41 Nm Servomotor linear
,Servomotor linear de controlo de movimento preciso
,DMN95/DMN9A Servomotor linear
-
Torque contínuo1.41 Nm
-
Torque instantâneo (1s)4.7 Nm
-
Constante de binário6.01 Nm/braços
-
Velocidade máxima8000 RPM
-
Deformação axial/deformação radial00,03 mm/0,03 mm
-
Peso do motor2,36 quilogramas
-
Lugar de origemTaiwan
-
Número do modeloDMN95/DMN9A
-
Quantidade de ordem mínimaNegociar
-
PreçoNegotiate
-
Detalhes da embalagemembalagem personalizada
DMN95/DMN9A Servomotor linear 1,41 Nm Torque contínuo para controle de movimento preciso
As imagens, modelos, parâmetros e outras informações relevantes apresentadas no produto são apenas para referência.componentes de precisão, automação de escritórios e automação de fábricas, ou se você precisa de produtos personalizados neste campo.Responderemos o mais rápido possível.Nós sempre aderimos ao propósito de nos esforçarmos pelo melhor para lhe fornecer o serviço de mais alta qualidade. Estamos ansiosos para estabelecer uma relação cooperativa amigável e estável com você.
Descrição do produto:

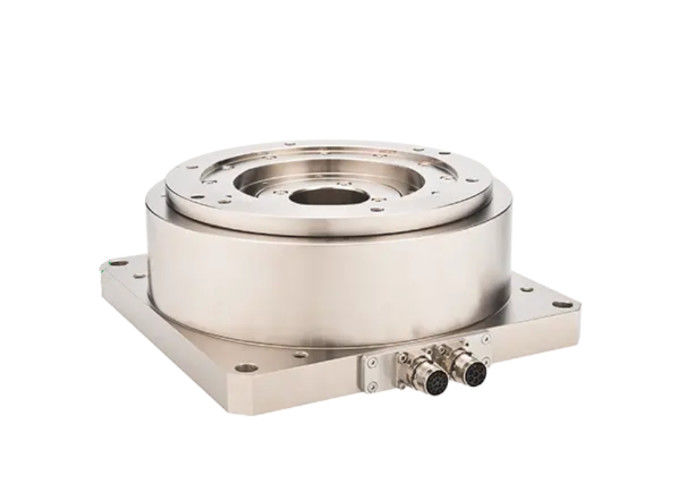

Os motores de acionamento direto da série DMN95/DMN9A têm a aparência mais leve e usam sistemas de feedback incremental/absoluto de alta resolução para posicionar com precisão o feedback.torque de saída elevado, e capacidades de posicionamento de alta precisão, tornando-os adequados para necessidades industriais com baixo impulso, mas que exigem posicionamento preciso.
Parâmetro técnico:
| Especificações | Empresa | DMN95-5 | DMN9A-5 |
|---|---|---|---|
| Torque contínuo | Nm | 47 | 94 |
| Corrente contínua | Armas | 4 | 12 |
| Torque instantâneo (1s) | Nm | 141 | 282 |
| Corrente instantânea (1s) | Armas | 12 | 36 |
| Constante de binário | Nm/armas | 11.76 | 7.6 |
| constante de tempo | ms | 4.7 | 4.3 |
| Resistência entre linhas (temperatura da bobina 25C) | Ó | 6.01 | 1.06 |
| Indutância entre linhas | mH | 28 | 4.57 |
| Números extremos | 22 | 22 | |
| Constante de força electromotriz para trás (linha a linha) | Vrms/rad/s | 6.8 | 4.4 |
| Constante do motor (temperatura da bobina 25C) | Nm/√w | 3.9 | 6 |
| resistência térmica | K/W | 0.52 | 0.33 |
| Sensor de temperatura | PTC SNM100 | PTC SNM100 | |
| Voltagem operacional máxima | VDC | 600 | 600 |
| Momento de inércia do rotor | Kgm2 | 0.042 | 0.042 |
| Qualidade do motor | Quilos | 22.5 | 31.5 |
| Carga axial máxima | N | 8000 | 8000 |
| Carga máxima do binário | Nm | 120 | 120 |
| Velocidade máxima | RPM | 250 | 350 |
| potência de resolução | p/rev | 4320000 (incremental, sin/cos 1Vpp) | |
| Reproduzir com precisão | arco-seg | ± 2.5 | ± 2.5 |
| precisão | arco-seg | ± 15 / ± 10 | ± 15 / ± 10 |
| Deformação axial | mm | 0.03 ((0.0052) | 0.03 ((0.0052) |
| Deformação radial | mm | 0.03 ((0.0152) | 0.03 ((0.0152) |
| altura | mm | 95 | 155 |
Cenários aplicáveis:
Fabricação de semicondutores:utilizados para operações de alta precisão, tais como corte e embalagem de wafers.
Cortes a laser:Suporta operações de corte de alta precisão para garantir a qualidade do processamento.
Nova energia:adequado para a fabricação e manutenção de equipamentos como painéis solares e turbinas eólicas.
Fabricação de automóveis:posicionamento e montagem precisos aplicados às linhas de produção automatizadas.
Eletrónica de consumo:montagem de precisão de produtos eletrónicos, tais como telemóveis, tablets, etc.
Indústria de painéis:Fabricação e transformação de substratos de vidro e painéis de exibição.
Equipamento médico:Robôs médicos de alta precisão, instrumentos cirúrgicos, etc.
Medição/ensaios:Equipamento de medição e ensaio de alta precisão para garantir a qualidade do produto.
Função do produto:
Alta precisão:Adotar uma régua óptica incremental de alta resolução para obter um posicionamento e uma medição de alta precisão.
Alta resposta dinâmica:Excelente desempenho dinâmico, regulação de condições de carga em rápida mudança.
Projeto de miniaturização:O projeto de plataforma rotacional interna reduz a ocupação de espaço e melhora a integração do sistema.
Sem manutenção:Projetado para uma longa vida útil, reduzindo custos de manutenção e tempo de inatividade.
Opções de codificação múltiplas:Suporta sensores Hall, freios mecânicos, compensação de precisão diferente e outras opções para atender a diferentes necessidades de aplicação.
Ampla aplicabilidade:Adequado para vários equipamentos de automação.
