Servomotor de CA da série E, posicionamento rápido, operação estável e operação livre de carga ajustável.
-
Destacar
Servomotor AC de posicionamento rápido
,Servomotor AC de funcionamento estável
,Servomotor AC de funcionamento estável
-
Potência50 W~750 W
-
Nível de protecçãoIP67
-
codificador17 bits / 23 bits
-
Velocidade máxima6000 RPM
-
Lugar de origemTaiwan
-
Número do modeloSérie E1
-
Quantidade de ordem mínimaNegociar
-
PreçoNegotiate
-
Detalhes da embalagemembalagem personalizada

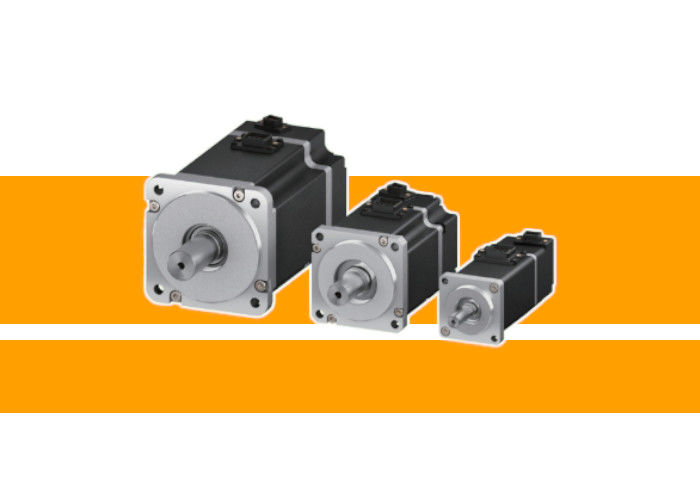

Servomotor de CA da série E, posicionamento rápido, operação estável e operação livre de carga ajustável.
As imagens, modelos, parâmetros e outras informações relevantes apresentadas no produto são apenas para referência.componentes de precisão, automação de escritórios e automação de fábricas, ou se você precisa de produtos personalizados neste campo.Responderemos o mais rápido possível.Nós sempre aderimos ao propósito de nos esforçarmos pelo melhor para lhe fornecer o serviço de mais alta qualidade. Estamos ansiosos para estabelecer uma relação cooperativa amigável e estável com você.
Descrição do produto:
O servomotor de CA é um tipo de motor com alta velocidade e baixo binário.e tem as características de alta precisão, baixo ruído, alta resposta e alta saída instantânea.
O servomotor AC recém-desenvolvido não é usado apenas em indústrias de automação como painéis, semicondutores, corte a laser, PCBs, máquinas ferramentas, eletrônica 3C, energia, automóveis,medição/detecção, etc., mas também tem um volume menor e melhorou a velocidade máxima e precisão de análise de feedback em comparação com a série FR da geração anterior.Ele apresenta vantagens como posicionamento rápido e ajuste., boa estabilidade operacional, e sem necessidade de adaptação às mudanças de carga, melhorando efetivamente a eficiência e o nível de trabalho em geral.

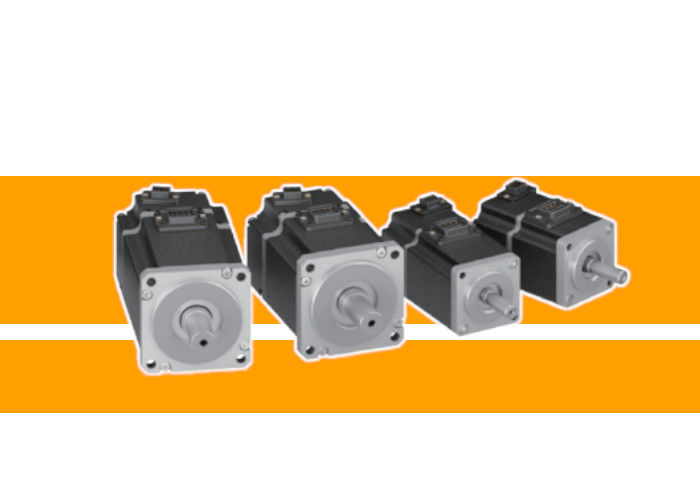

Características dos servomotores da série E:
- A velocidade máxima pode atingir 6000 RPM
- Rotação de resolução de 17 bits/23 bits
- Alta largura de banda de comando por servo
- Interface de instalação fácil e rápida
- Faixa de potência de 50 W a 750 W, opcional para travagem, proteção IP67 e instalação de chaveira
Cenários de aplicação
Várias indústrias de automação, tais como painéis, semicondutores, lasers, PCBs, máquinas-ferramenta, medição/ensaios, energia, etc.
Parâmetro técnico

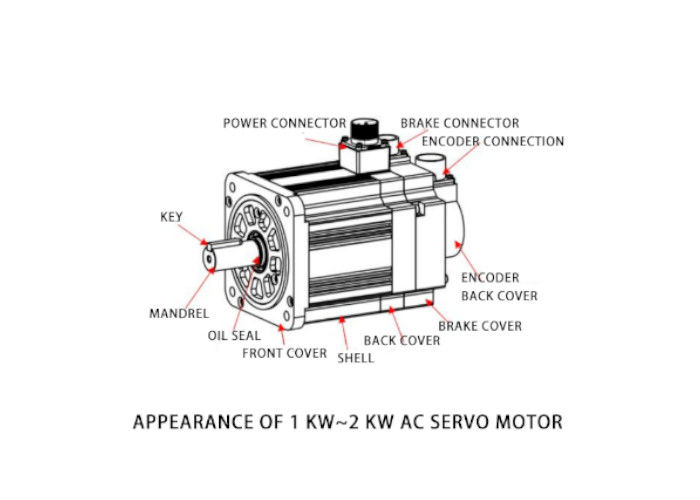

Parâmetros técnicos do servomotor de versão de alta velocidade de média inércia.
| Parâmetro | 1.2kW | 2 kW |
| Voltagem de entrada do condutor ((V) | AC220 | |
| potência de saída(W) | 1200 | 2000 |
| Torque nominal(Nm) | 5.73 | 9.55 |
| Corrente nominal(A) | 9.1 | 12 |
| Torque máximo instantâneo(Nm) | 16 | 30 |
| Corrente máxima instantânea(A) | 27 | 42 |
| Velocidade(RPM) | 2000 | |
| Velocidade máxima(RPM) | 5000 | |
| Constante de binário(Nm/braços) | 0.63 | 0.796 |
| Constante de força electromotriz para trás(Vrms/KRPM) | 41.52 | 50.49 |
| Resistência de linha(Ω) | 0.482 | 0.264 |
| Indutância da linha(mH) | 4.54 | 2.825 |
| Inercia do rotor (incluindo os travões)(kg·m)2) | 7.2 | 12.8 |
| Qualidade (incluindo travões)(kg) | 5.3(6.1) | 7.9(8.7) |
| Nível de isolamento | Classe F | |
| Nível de protecção | Auto-refrigeração totalmente fechada, IP67 (excepto no extremo do eixo) | |
| Impedância de isolamento | 10MΩ, DC 500V | |
| Força dielétrica | AC 1500V,60 segundos | |

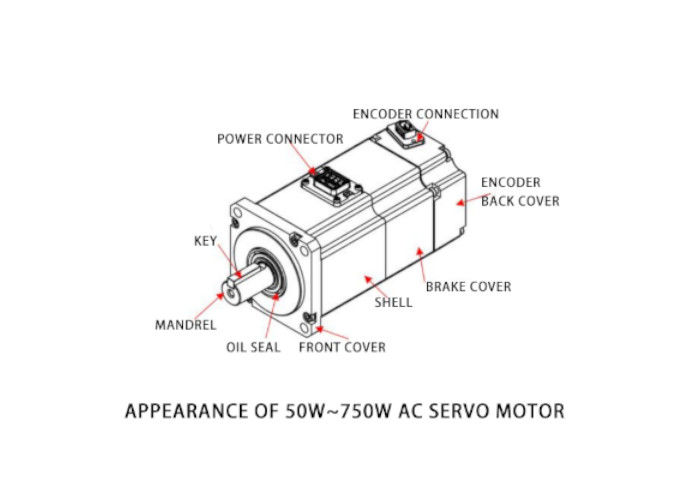

Especificação do servomotor de inércia média.
| Parâmetro | 50 W | 100 W | 200 W | 400 W | 750 W | 1 kW |
| Voltagem de entrada do condutor ((V) | AC220 | |||||
| potência de saída(W) | 50 | 100 | 200 | 400 | 750 | 1000 |
| Torque nominal(Nm) | 0.16 | 0.32 | 0.64 | 1.27 | 2.39 | 4.77 |
| Corrente nominal(A) | 0.64 | 0.78 | 1.6 | 2.5 | 4.65 | 5.1 |
| Torque máximo instantâneo(Nm) | 0.59 | 1.18 | 2.24 | 4.44 | 8.36 | 14.3 |
| Corrente máxima instantânea(A) | 2.8 | 3.45 | 6.4 | 10 | 18.6 | 15.3 |
| Velocidade(RPM) | 3000 | 2000 | ||||
| Velocidade máxima(RPM) | 6000 | 3000 | ||||
| Constante de binário(Nm/braços) | 0.25 | 0.41 | 0.4 | 0.508 | 0.514 | 0.935 |
| Constante de força electromotriz para trás(Vrms/KRPM) | 18.526 | 28.364 | 27.23 | 33.87 | 33.48 | 54.15 |
| Resistência de linha(Ω) | 25.24 | 22.72 | 5.53 | 3.59 | 1.08 | 0.81 |
| Indutância da linha(mH) | 13.09 | 13.86 | 8.76 | 7.22 | 4.6 | 8 |
| Inercia do rotor (incluindo os travões)(kg-m)2) | 0.0368 | 0.062 | 0.263 | 0.48 | 1.44 | 7.2 |
| Qualidade (incluindo travões)(kg) | 0.3(0.5) | 0.41(0.61) | 0.8(1.03) | 1.2(1.74) | 2.64(3.3) | 5.4 ((6.2) |
| Nível de isolamento | Classe F | |||||
| Nível de protecção | Auto-refrigeração totalmente fechada, IP67 (excepto no extremo do eixo) | |||||
| Impedância de isolamento | 10MΩ, DC 500V | |||||
| Força dielétrica | AC 1500V,60 segundos | |||||
Apoio e Serviços
- Serviço ao cliente 24 horas por dia para responder a qualquer pergunta.
- Aconselhamento especializado em selecção de produtos e resolução de problemas.
- Informações pormenorizadas sobre os produtos e materiais de formação.
- Garantia completa e serviços de reparação.
- Atualizações e melhorias de produtos.
Embalagem e transporte
O servomotor AC da série E é embalado e enviado numa caixa de papelão concebida para manter o produto seguro e protegido durante o transporte.e é selado com fita adesivaNo interior da caixa, o produto é embrulhado em papel de borracha e almofada de espuma para fornecer amortecimento e proteção adicionais.O pacote é então enviado através de um transportador confiável, como UPS ou FedExOs dados de acompanhamento são fornecidos ao cliente para acompanhar o progresso do pacote.
O pacote é então enviado através de um transportador confiável, como UPS ou FedEx. As informações de rastreamento são fornecidas ao cliente para acompanhar o progresso do pacote.Os prazos de entrega variam em função do método de envio escolhido e do destino.
Nossos produtos são vendidos em todo o mundo. Você pode ter certeza de todo o processo de nossos produtos.
