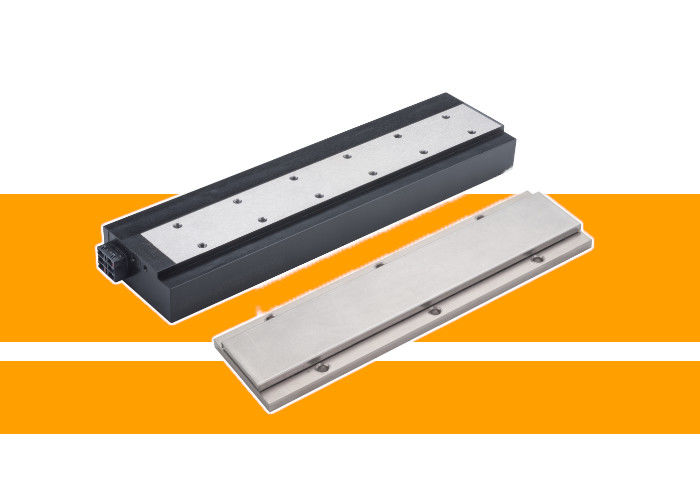

Motor linear da série LMSA tem tamanho pequeno e alto impulso, adequado para indústrias de PCB, FPC, FPD e LDI
-
Destacar
Motor linear FPC
,Motor linear de PCB
,Motor linear FPD
-
Altura da instalação34mm, 36mm
-
Tensão de funcionamento máxima325 V
-
Distância extrema30 mm
-
Lugar de origemTaiwan
-
Número do modeloSérie LMSA
-
Quantidade de ordem mínimaNegociar
-
PreçoNegotiate
-
Detalhes da embalagemembalagem personalizada
Motor linear da série LMSA tem tamanho pequeno e alto impulso, adequado para indústrias de PCB, FPC, FPD e LDI
As imagens, modelos, parâmetros e outras informações relevantes apresentadas no produto são apenas para referência.componentes de precisão, automação de escritórios e automação de fábricas, ou se você precisa de produtos personalizados neste campo.Responderemos o mais rápido possível.Nós sempre aderimos ao propósito de nos esforçarmos pelo melhor para lhe fornecer o serviço de mais alta qualidade. Estamos ansiosos para estabelecer uma relação cooperativa amigável e estável com você.
Descrição do produto:
O motor linear síncrono LMSA é um representante notável entre os produtos de propulsão linear.alcança a fusão perfeita do volume mínimo e da potência máxima de empuxo num espaço limitadoEntre eles, a série LMSA-Z é ainda mais única.
Parâmetro técnico:
| Parâmetro | unidade | LMSA01-Z | LMSA02-Z | LMSA11-Z |
| empuxo contínuo | N | 52 | 104 | 103 |
| Corrente contínua | A | 2.1 | 4.2 | 2.1 |
| Propulsão instantânea (1s) | N | 112 | 224 | 289 |
| Corrente instantânea (1s) | A | 6.3 | 12.6 | 6.3 |
| constante de força | N/A | 24.5 | 24.5 | 48.6 |
| Força de sucção entre o rotor e o estator | N | 241 | 482 | 481 |
| Temperatura máxima da bobina | °C | 120 | ||
| Constante de tempo elétrico | ms | 3 | 3.7 | 4.4 |
| Resistência (entre fios, 25 °C) | Ó | 6.2 | 3.1 | 8.4 |
| Resistência (entre fios, 120 °C) | Ó | 8.5 | 4.3 | 11.6 |
| Indutividade (entre linhas) | mH | 23 | 11.6 | 37.1 |
| Distância extrema | mm | 30 | ||
| Radius de deflexão do fio do motor | mm | - | ||
| Constante de força electromotriz para trás (linha a linha) | Vrms/(m/s) | 14.2 | 14.2 | 28.1 |
| Constante do motor (25C) | N/√W | 8.1 | 11.5 | 13.7 |
| resistência térmica | °C/W | 1.69 | 0.83 | 1.23 |
| Constante de tempo térmico | S | 610 | ||
| Interruptor de detecção térmica | - | 3PTC SUN120 em série | ||
| Voltagem operacional máxima | VDC | 325 | ||
| Massa motriz | Quilos | 0.49 | 0.98 | 0.7 |
| Massa unitária do estator | kg/m | 1.9 | 1.9 | 2.7 |
Apoio e Serviços
- Serviço ao cliente 24 horas por dia para responder a qualquer pergunta.
- Aconselhamento especializado em selecção de produtos e resolução de problemas.
- Informações pormenorizadas sobre os produtos e materiais de formação.
- Garantia completa e serviços de reparação.
- Atualizações e melhorias de produtos.
Embalagem e transporte
A série LMSA do motor linear HIWIN é embalada e enviada em uma caixa de papelão projetada para manter o produto seguro e protegido durante o transporte.A caixa tem um inserto de tamanho personalizado para encaixar o produto com segurançaNo interior da caixa, o produto é envolto em borracha e almofada de espuma para proporcionar amortecimento e proteção adicionais.Um bilhete de embalagem e qualquer material promocional estão incluídos no pacote.O pacote é enviado através de um transportador confiável, como UPS ou FedEx. As informações de rastreamento são fornecidas ao cliente para acompanhar o progresso do pacote.Os prazos de entrega variam em função do método de envio escolhido e do destino.
O pacote é então enviado através de um transportador confiável, como UPS ou FedEx. As informações de rastreamento são fornecidas ao cliente para acompanhar o progresso do pacote.Os prazos de entrega variam em função do método de envio escolhido e do destino.
Nossos produtos são vendidos em todo o mundo. Você pode ter certeza de todo o processo de nossos produtos.
