A6N series servo drive，High speed network drive Realtime Express，Highly real-time。

A série A6N servo drive, High speed network drive Realtime Express, Highly realtime。

Produtos - Condutores e motores - Motorista do servo motor

Destacar

Servo-acionamento da série A6N
,
Servo-acionamento Realtime Express
,
Servo-propulsão de rede de alta velocidade
Modelo

A6N
Série

A6NF/A6NE
Modo de alimentação

Corrente alternada
Nível de protecção

IP65
Lugar de origem

Japão
Número do modelo

Série A6N
Quantidade de ordem mínima

Negociar
Preço

Negotiate
Detalhes da embalagem

embalagem personalizada

A série A6N servo drive, High speed network drive Realtime Express, Highly realtime。

Name: A série A6N servo drive, High speed network drive Realtime Express, Highly realtime。
Brand: YK MICRO CO., LTD.
SKU: Série A6N
Availability: InStock

button button

Obtenha o preço contacto

As imagens, modelos, parâmetros e outras informações relevantes apresentadas no produto são apenas para referência.componentes de precisão, automação de escritórios e automação de fábricas, ou se você precisa de produtos personalizados neste campo.Responderemos o mais rápido possível.Nós sempre aderimos ao propósito de nos esforçarmos pelo melhor para lhe fornecer o serviço de mais alta qualidade. Estamos ansiosos para estabelecer uma relação cooperativa amigável e estável com você.

Descrição do produto:

Série A6N

Correspondência RTEX

A6NF multifuncional

Norma A6NE

Correspondência Realtime Express (RTEX).

Procurando a melhor performance em tempo real.

O ciclo máximo de comunicação é de 0,0625 ms. [com um máximo de 16000 transmissões por segundo!]

Velocidade de comunicação 100 Mbps duplex completo.

Velocidade de resposta 3200 Hz

Funcionalidade correspondente a múltiplas necessidades.

Aplicação de um sistema de fixação e comparação de posições de alta precisão.

Operação sem fio função absoluta.

Função de segurança I/F com normas internacionais correspondentes anexadas.

Uma simples ligação de rede.

Combinando alto desempenho e baixo custo.

Estabelecendo simultaneidade através de comunicações ASIC.

O desenvolvimento das estações de mestre e escravo correspondentes é mais fácil.

Especificações básicas:

Série A6NE (tipo padrão)

Posição, velocidade e tipo de binário.

Projeto				Função
Fornecimento de energia de entrada	100 V	Fonte de alimentação do circuito principal		Fase única 100V 120V 50Hz/60Hz
	100 V	Fornecimento de energia do circuito de controlo		100V/120V 50Hz/60Hz de fase única
	200 V	Fonte de alimentação do circuito principal	Tipo A-D	Fase única/trífase 200V~240V 50Hz/60Hz
		Fonte de alimentação do circuito principal	Tipo E-F	Três fases 200V~240V 50Hz/60Hz
		Fornecimento de energia do circuito de controlo	Tipo A-D	Fase única 200V ~ 240V 50Hz/60Hz
		Fornecimento de energia do circuito de controlo	Tipo E-F	Fase única 200V~240V B50Hz/60Hz
Condições ambientais de utilização		Temperatura		Temperatura de funcionamento de 0 °C a 55 °C (sem congelamento) Temperatura de armazenagem -20 °C~65 °C (temperatura máxima garantida: 80 °C durante 72 horas, mas sem condensação)
		Humidade		Mantenha-se abaixo de 20% a 85% RH durante a utilização e armazenagem (sem condensação)
		Altitude		Altura do mar inferior a 1000 m
		Vibração		Menos de 5,88 m/s2, de 10 Hz a 60 Hz
Modo de controlo				Acionamento de ondas sinusoidais IGBT PWM
Codificador				Codificador absoluto serial de 7 fios de 23 bits (8388608 de resolução). Quando se utiliza um sistema incremental (sem utilizar dados de várias voltas), não é necessário ligar a bateria do codificador absoluto durante a utilização.
Conector	Sinais de controlo		Input	8 (atribuição de funções através de parâmetros)
	Sinais de controlo		Produção	3 (atribuição de funções através de parâmetros)
	Sinais analógicos		Produção	2 saídas (monitores analógicos 1 e 2)
	sinal de pulso		Produção	Saída de pulso do codificador através do condutor de linha longa do sinal de fase A/B
Função de comunicação		RealtimeExpressS ((RTEX)		Transmissão em tempo real de instruções de acção, definições de parâmetros, monitores de estado, etc.
Função de comunicação		USB		Pode ser ligado a computadores para configuração de parâmetros e monitorização do estado.
Painel frontal				17 segmentos de LED2 bit. 2 LED de estado da rede (LINK, COM). 3 Usar um interruptor rotativo para definir o endereço do nó. 4 Saída do monitor analógico (monitores analógicos 1 e 2).
Regeneração				Tipo A - B: sem resistor regenerativo incorporado (apenas externo) Tipo C-F: resistência regenerativa incorporada (pode ser externa)
Freio dinâmico				Tipo A-F: incorporado.
Modelo de controlo				Controle de circuito semi fechado. Controle de posição: controlo de posição do perfil (PP), controlo de posição do ciclo (CP). Regulação de velocidade: Regulação de velocidade cíclica (CV). Regulação do binário: Regulação do binário cíclico (CT). O PP/CP/CV/CT acima pode ser comutado através de comandos de comunicação RTEX.

Série A6NF (multifuncional)

Posição, velocidade, binário, tipo de circuito totalmente fechado.

Projeto				Função
Fornecimento de energia de entrada	100 V	Fonte de alimentação do circuito principal		Fase única 100V 120V 50Hz/60Hz
	100 V	Fornecimento de energia do circuito de controlo		100V/120V 50Hz/60Hz de fase única
	200 V	Fonte de alimentação do circuito principal	Tipo A-D	Fase única/trífase 200V~240V 50Hz/60Hz
		Fonte de alimentação do circuito principal	Tipo E-H	Três fases 200V~240V 50Hz/60Hz
		Fornecimento de energia do circuito de controlo	Tipo A-D	Fase única 200V ~ 240V 50Hz/60Hz
		Fornecimento de energia do circuito de controlo	Tipo E-H	Fase única 200V~240V B50Hz/60Hz
Condições ambientais de utilização		Temperatura		Temperatura de funcionamento de 0 °C a 55 °C (sem congelamento) Temperatura de armazenagem -20 °C~65 °C (temperatura máxima garantida: 80 °C durante 72 horas, mas sem condensação)
		Humidade		Mantenha-se abaixo de 20% a 85% RH durante a utilização e armazenagem (sem condensação)
		Altitude		Altura do mar inferior a 1000 m
		Vibração		Menos de 5,88 m/s2, de 10 Hz a 60 Hz
Modo de controlo				Acionamento de ondas sinusoidais IGBT PWM
Codificador				Codificador absoluto serial de 7 fios de 23 bits (8388608 de resolução). Quando se utiliza um sistema incremental (sem utilizar dados de várias voltas), não é necessário ligar a bateria do codificador absoluto durante a utilização.
Feedback do sensor de deslocamento externo				Fase A/B · entrada diferencial de sinal de origem, comunicação serial, sensor de deslocamento de comunicação serial, fabricante correspondente: Mitutoyo, Heidanhain, Renishwa, Magnescale, Nklec-Sankyo, Fagor Automation
Conector	Sinais de controlo		Input	8 (atribuição de funções através de parâmetros)
	Sinais de controlo		Produção	3 (atribuição de funções através de parâmetros)
	Sinais analógicos		Produção	2 saídas (monitores analógicos 1 e 2)
	sinal de pulso		Produção	Os pulsos do codificador ou os pulsos do sensor de deslocamento externo são emitidos através de controladores de linha longa de sinal de fase A/B.
Função de comunicação		RealtimeExpressS ((RTEX)		Transmissão em tempo real de instruções de acção, definições de parâmetros, monitores de estado, etc.
Função de comunicação		USB		Pode ser ligado a computadores para configuração de parâmetros e monitorização do estado.
Função de segurança				Terminais de segurança funcionais correspondentes.
Painel frontal				17 segmentos de LED2 bit. 2 LED de estado da rede (LINK, COM). 3 Usar um interruptor rotativo para definir o endereço do nó. 4 Saída do monitor analógico (monitores analógicos 1 e 2).
Regeneração				Tipo A - B, tipo G, tipo H: sem resistor regenerativo incorporado (apenas externo) Tipo C-F: resistência regenerativa incorporada (pode ser externa)
Freio dinâmico				Tipo A-G: tipo H incorporado: apenas externo.
Modelo de controlo				1 Controle de circuito semi-fechado. Controle de posição: controlo de posição do perfil (PP), controlo de posição do ciclo (CP). Regulação de velocidade: Regulação de velocidade cíclica (CV). Regulação do binário: Regulação do binário cíclico (CT). 2 Controle de circuito fechado completo Controle de posição: Controle de posição de perfil (PP), Controle de posição cíclica (CP) Os dois modos de 1 e 2 acima mencionados podem ser alterados através de parâmetros O PP/CP/CV/CT acima pode ser alternado através de comandos de comunicação RTEX

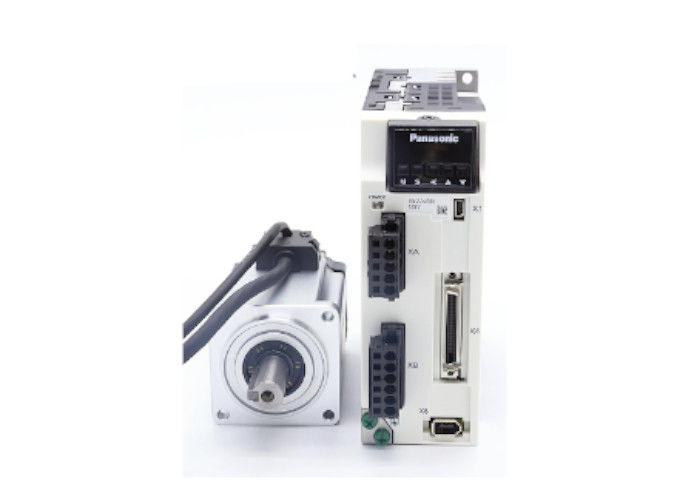

A série A6N servo drive, High speed network drive Realtime Express, Highly realtime。 0

Especificações:

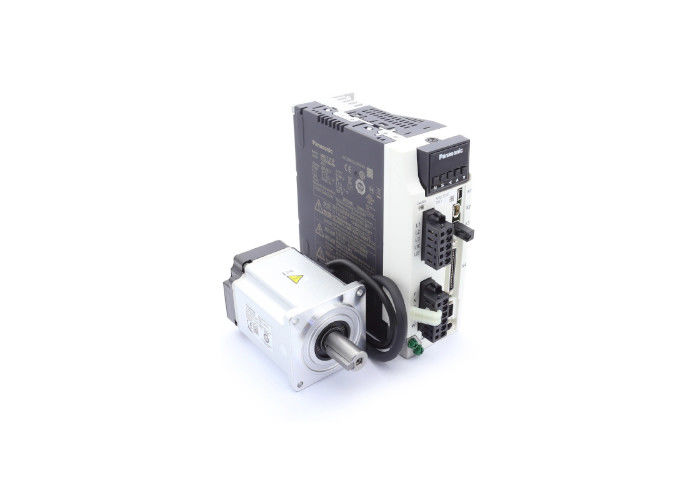

A série A6N servo drive, High speed network drive Realtime Express, Highly realtime。 1

1Simbolo do modelo de aparência

Símbolo	Nome do modelo	Símbolo	Nome do modelo
MAD	Tipo A	MDD	Tipo D
MBD	Tipo B	MED	Tipo E
MCD	Tipo C	MFD	Tipo F

2 séries

Símbolo	Nome da série
L	Série A6

Funções de segurança

Símbolo	Especificações
N	Sem função de segurança
T	Com elementos de segurança

4Corrente de saída máxima nominal do condutor

Símbolo	Corrente nominal	Símbolo	Corrente nominal
0	6A	5	40A
1	8A	8	60A
2	12A	A	100A
3	22A	B	120A
4	24A

5Especificações da tensão da fonte de alimentação

Símbolo	Especificações
1	100 V monofásico
2	de três fases de 200 V
3	200 V monofase/trífase

6Especificações I/F 7Diferenciação funcional

Símbolo	Especificações	Símbolo	Especificações
S	Análogo/Pulsão	E	Tipo universal (específico do pulso)
		F	Multifuncional (pulso, analógico, circuito totalmente fechado)
		G	Tipo de comunicação universal (específico do trenó de pulsos, RS232/RS485)
N	RTEX	E	Sem função de segurança
N	RTEX	F	Com elementos de segurança

Apoio e Serviços

Serviço ao cliente 24 horas por dia para responder a qualquer pergunta.
Aconselhamento especializado em selecção de produtos e resolução de problemas.
Informações pormenorizadas sobre os produtos e materiais de formação.
Garantia completa e serviços de reparação.
Atualizações e melhorias de produtos.

Embalagem e transporte

O servo-acionamento da série A6N é embalado e enviado numa caixa de papelão concebida para manter o produto seguro e protegido durante o transporte.e é selado com fita adesivaNo interior da caixa, o produto é embrulhado em papel de borracha e almofada de espuma para fornecer amortecimento e proteção adicionais.O pacote é então enviado através de um transportador confiável, como UPS ou FedExOs dados de acompanhamento são fornecidos ao cliente para acompanhar o progresso do pacote.

O pacote é então enviado através de um transportador confiável, como UPS ou FedEx. As informações de rastreamento são fornecidas ao cliente para acompanhar o progresso do pacote.Os prazos de entrega variam em função do método de envio escolhido e do destino.

A série A6N servo drive, High speed network drive Realtime Express, Highly realtime。 3
