Single-phase full wave Rectification Powered RNB-N Brakes for 100V/200V AC Input

Reticulação de onda completa monofásica travões RNB-N alimentados para entrada AC de 100V/200V

Produtos - Embreagem
  • Destacar

    Freio de entrada AC de 100 V/200 V

    ,

    Freio de retificação de onda completa monofásico

    ,

    Freio RNB-N

  • Escala do torque
    2 ‰ 200 N·m
  • Voltagem
    DC24V/DC90V
  • Método de retificação
    Ondas completas monofásicas
  • Frequência
    50/60 Hz
  • Voltagem de entrada AC
    100 V/200 V
  • Saída de CC
    24V/90V
  • Lugar de origem
    Japão
  • Marca
    OGURA
  • Número do modelo
    Série RNB-N
  • Quantidade de ordem mínima
    Negociar
  • Preço
    Negotiate
  • Detalhes da embalagem
    embalagem personalizada

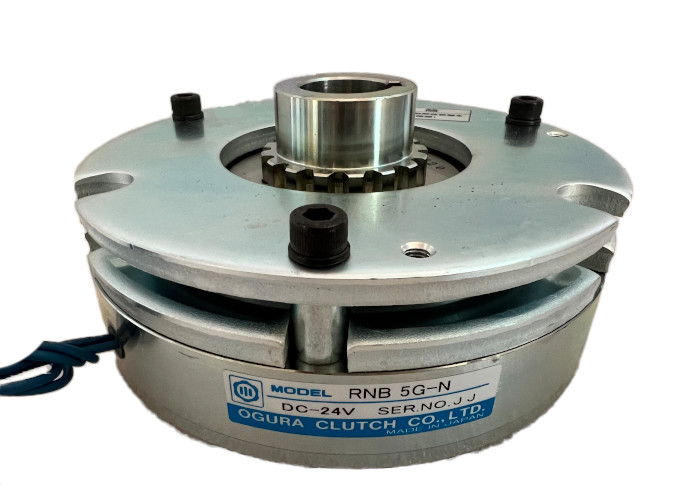

Reticulação de onda completa monofásica travões RNB-N alimentados para entrada AC de 100V/200V

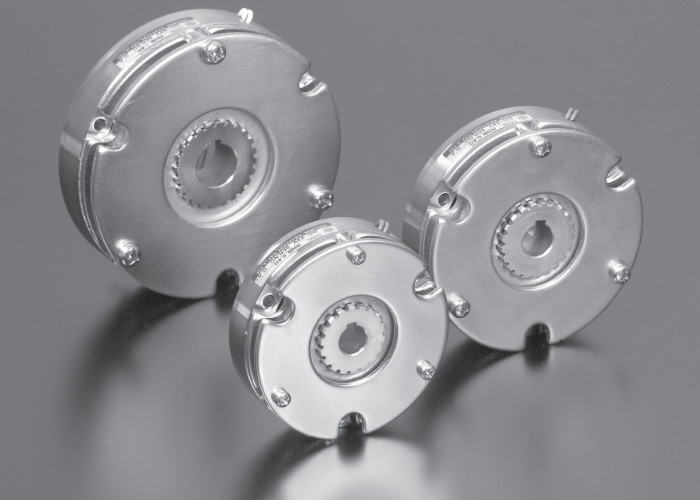

  • Single-phase full wave Rectification Powered RNB-N Brakes for 100V/200V AC Input
  • Single-phase full wave Rectification Powered RNB-N Brakes for 100V/200V AC Input
Obtenha o preço contacto

As imagens, modelos, parâmetros e outras informações relevantes apresentadas no produto são apenas para referência.componentes de precisão, automação de escritórios e automação de fábricas, ou se você precisa de produtos personalizados neste campo.Responderemos o mais rápido possível.Nós sempre aderimos ao propósito de nos esforçarmos pelo melhor para lhe fornecer o serviço de mais alta qualidade. Estamos ansiosos para estabelecer uma relação cooperativa amigável e estável com você.

Descrição do produto:

O freio de ação não excitado da série RNB-N é um produto de frenagem de alto desempenho e compacto com características como frenagem rápida, alto binário e liberação manual.É amplamente utilizado em vários cenários industriais que exigem retenção e parada de emergênciaAs suas especificações detalhadas de parâmetros e as instruções de instalação proporcionam aos utilizadores um apoio técnico completo e fiável.

Parâmetro técnico:

RNB-N travão de funcionamento não excitado [para retenção]

0.2 tipo, 0.4 tipo, 0.8 tipo, 1.6 tipo

Torque: 2 - 16 N·m

Modelo RNB-N 0.2G 0.2K 0.4G 0.4K 0.8G 0.8K 1.6G 1.6K
Especificação da tensão CC (V) 24 90 24 90 24 90 24 90
Torque de atrito estático 〔N・m〕 2 4 8 16
Inercia J × 10- 4〔kg·m2〕 0.215 0.360 0.782 2.93
Diâmetro da fenda dH7 12 12 14 19
Chaves bE9×t+0.15 Quatro vezes 13.5 Quatro vezes 13.5 5×16 5×21
Direção da circunferência A 77 85 97 117
B 68 74 85 108
Ch9 77 85 97 117
D 3 4 4 4
E 20 20 25 40
F 4.5 5.5 5.5 5.5
G 10 11 11 11
H - - - -
Direcção axial L 30 32 35 41
M 25.5 27.5 29.5 34.5
N 15 16 17 19.5
P 18 16 14 15
Q 8 12 16 20
R 7 7.5 8.5 8.5
S(através de parar) 0.15 a 0.3 0.15 a 0.3 0.15 a 0.3 0.15 a 0.3
Massas (kg) 0.6 0.85 1.2 1.9

Reticulação de onda completa monofásica travões RNB-N alimentados para entrada AC de 100V/200V 0



RNB-N travão de funcionamento não excitado [para retenção]

Tipo 3, tipo 5, tipo 10, tipo 20

Torque: 30 - 200 N·m

Modelo RNB-N 3G 3K 5G 5K 10G 10K 20G 20 mil.
Especificação da tensão CC (V) 24 90 24 90 24 90 24 90
Torque de atrito estático 〔N・m〕 30 50 100 200
Inercia J × 10- 4〔kg·m2〕 3.27 6.49 13.70 24.30
Diâmetro da fenda dH7 19 24 28 32
Chaves bE9×t+0.15 5×21 7×27 7×31 10x35.5
Direção da circunferência A 125 145 165 187
B 112 130 150 170
Ch9 125 145 165 187
D 4 5 5 6
E 49 49 62 62
F 6.6 6.6 9 9
G 14 14 18 18
H M5 M5 M6 M6
Direcção axial L 53.5 56.5 71 81
M 46 49 61 71
N 26 27 32 37
P 16 18 22 21
Q 25 25 30 40
R 11 14 17 21
S ((através para parar) 0.15 a 0.3 0.15 a 0.3 0.15 a 0.3 0.2~0.35
Massas (kg) 3.6 5.2 7.9 12.3

Reticulação de onda completa monofásica travões RNB-N alimentados para entrada AC de 100V/200V 1





Tabela de desempenho (características de funcionamento).

Tipo RNB-N [para detenção] Tipo 0.2, tipo 0.4, tipo 0.8, tipo 1.6, tipo 3, tipo 5, tipo 10, tipo 20.

Modelo

RNB-N

 Especificação do binário (N · m) Empilhadeira (20 °C) Tempo de atração do ímã (ms) Tempo de libertação da armadura (ms) Número permitido de rotações ((r/min)
Voltagem CC (V) Corrente CC (A) Resistência (Ω) Potência (W)
0.2 G 2 24 0.41 59 10 35 12 5000
K 90 0.11 815
0.4 G 4 24 0.54 45 13 45 12 4000
K 90 0.14 630
0.8 G 8 24 0.63 38 15 55 15 4000
K 90 0.17 540
1.6 G 16 24 0.76 32 18 55 25 3500
K 90 0.20 445
3 G 30 24 0.96 25 23 70 35 3500
K 90 0.25 358
5 G 50 24 1.13 21 27 90 50 3000
K 90 0.30 300
10 G 100 24 1.37 17.5 33 180 65 3000
K 90 0.37 245
20 G 200 24 1.88 12.8 45 250 90 2500
K 90 0.50 180

Reticulação de onda completa monofásica travões RNB-N alimentados para entrada AC de 100V/200V 2

Cenários aplicáveis:

Função de manutenção:Fornecer força de travagem no estado de não-excitação quando for necessária uma sustentação de carga estável.

Paragem de emergência:Em caso de emergência, a energia pode ser cortada rapidamente e a frenagem rápida pode ser alcançada através da força da mola para garantir a segurança do equipamento.

Aplicações industriais:amplamente utilizado em equipamentos de automação, linhas de produção, máquinas-ferramentas e outros campos para garantir a estabilidade e segurança da operação do equipamento.

Função do produto:

Ação não excitatória:Quando a bobina não é energizada, o freio está em estado de frenagem; Após ser ligado, a armadura é atraída pelo jugo magnético e o freio é solto.

Frenagem rápida:Utilizando a força da mola para conseguir uma frenagem rápida, com um tempo de resposta de frenagem curto e um bom efeito de frenagem.

Liberação manual:Alguns modelos (3-20) suportam a função de liberação manual, que libera o freio empurrando a armadura com parafusos, facilitando a manutenção e a solução de problemas do equipamento.

Elementos de protecção:Recomenda-se a utilização de elementos de proteção integrados ou de elementos de proteção ligados em paralelo com a bobina para proteger o dispositivo de alimentação contra danos.
