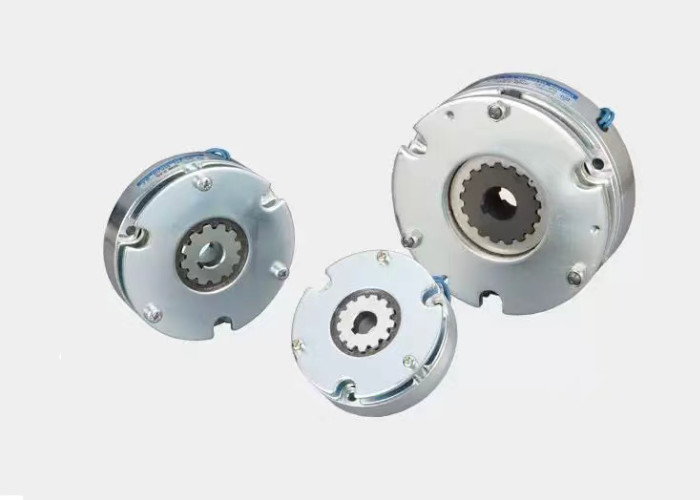

SNB-N Series Instant Stopping Non-Excited Electromagnetic Brake Torque Range 1～100N・m

Série SNB-N Paragem instantânea Frequência de travagem eletromagnética sem excitação 1 100N·m

Produtos - Embreagem
  • Destacar

    Paragem instantânea do travão eletromagnético

    ,

    100 N·m Frenagem eletromagnética

    ,

    Freio eletromagnético da série SNB-N

  • Escala do torque
    1 ‰ 100 N·m
  • Torque inicial
    70% da especificação do binário
  • Voltagem
    DC24V/90V
  • Resistência ao desgaste
    Forte.
  • Modelo
    Finos/compactos
  • tipos de
    Tipo de travagem/manutenção de dupla utilização
  • Método de retificação
    Ondas completas monofásicas
  • Voltagem de entrada AC
    100 V/200 V
  • Lugar de origem
    Japão
  • Marca
    OGURA
  • Número do modelo
    Série SNB N
  • Quantidade de ordem mínima
    Negociar
  • Preço
    Negotiate
  • Detalhes da embalagem
    embalagem personalizada

Série SNB-N Paragem instantânea Frequência de travagem eletromagnética sem excitação 1 100N·m

  • SNB-N Series Instant Stopping Non-Excited Electromagnetic Brake Torque Range 1～100N・m
  • SNB-N Series Instant Stopping Non-Excited Electromagnetic Brake Torque Range 1～100N・m
Obtenha o preço contacto

As imagens, modelos, parâmetros e outras informações relevantes apresentadas no produto são apenas para referência.componentes de precisão, automação de escritórios e automação de fábricas, ou se você precisa de produtos personalizados neste campo.Responderemos o mais rápido possível.Nós sempre aderimos ao propósito de nos esforçarmos pelo melhor para lhe fornecer o serviço de mais alta qualidade. Estamos ansiosos para estabelecer uma relação cooperativa amigável e estável com você.

Descrição do produto:

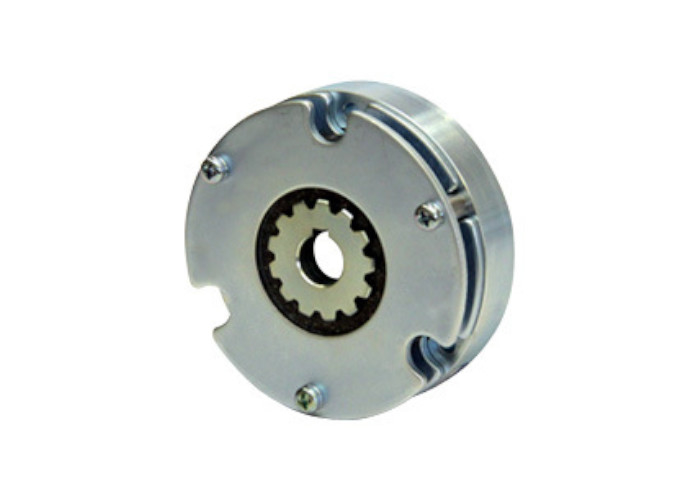

A série SNB-N é um freio eletromagnético de acção não excitada concebido para funções de travagem e retenção.Este travão utiliza uma estrutura fechada por molaPode gerar rapidamente binário e realizar uma frenagem rápida, sendo particularmente adequado para os requisitos de frenagem de segurança.O seu design fino e compacto é altamente compatível com a natureza compacta dos servomotores e de diversas máquinas e dispositivosOs travões da série SNB-N utilizam materiais resistentes ao desgaste para garantir a durabilidade e estão equipados com uma função de liberação manual.Exercer impactos significativos durante a instalação de equipamentos ou interrupções de energia.

Parâmetro técnico:

SNB-N travão de funcionamento não excitado [para travagem]

Tipo 0.1Tipo 0.2Tipo 0.4Tipo 0.8

Torque: 1 a 8N·m

Modelo NBR-N 0.1G 0.1K 0.2G 0.2K 0.4G 0.4K 0.8G 0.8K
Especificação da tensão CC (V) 24 90 24 90 24 90 24 90
Torque de atrito estático 〔N・m〕 1 2 4 8
Inercia J × 10- 4〔kg·m2〕 0.16 0.28 0.43 1.22
Diâmetro da fenda dH7 12 12 14 19
Chaves bE9×t+0.15 Quatro vezes 13.5 Quatro vezes 13.5 5×16 5×21
Direção da circunferência A 77 85 97 117
B 68 74 85 108
Ch9 77 85 97 117
D 3 4 4 4
E 20 20 25 40
F 4.5 5.5 5.5 5.5
G 10 11 11 11
H - - -
Direcção axial L 30 32 35 41
M 26 28 30 35
N 15 16 17 19.5
P 19.5 21 22 25.5
Q 8 8 8 10
R 7 7.5 8.5 8.5
S(através de parar) 0.1~0.25 0.1~0.25 0.1~0.25 0.1~0.25
Massas (kg) 0.55 0.8 1.1 1.8

Série SNB-N Paragem instantânea Frequência de travagem eletromagnética sem excitação 1 100N·m 0



SNB-N travão de funcionamento não excitado [para travagem]

Tipo 1.2Tipo 2.5, Tipo 5, Tipo 10

Torque: 12 a 100 N·m.

Modelo RNB-N 1.2G 1.2K 2.5G 2.5K 5G 5K 10G 10K
Especificação da tensão CC (V) 24 90 24 90 24 90 24 90
Torque de atrito estático 〔N・m〕 12 25 50 100
Inercia J × 10- 4〔kg·m2〕 3.0 6.0 14.5 25
Diâmetro da fenda dH7 19 24 28 32
Chaves bE9×t+0.15 5×21 7×27 7×31 10x35.5
Direção da circunferência A 125 145 165 187
B 112 130 150 170
Ch9 125 145 165 187
D 4 5 5 6
E 49 49 62 62
F 6.6 6.6 9 9
G 14 14 18 18
H M5 M5 M6 M6
Direcção axial L 54 59 71 83
M 46 51 61 72
N 26 27 32 37
P 16 18 22 21
Q 25 25 30 40
R 11 14 17 21
S(através de parar) 0.15 a 0.3 0.15 a 0.3 0.15 a 0.3 0.2~0.35
Massas (kg) 3.5 5.1 7.9 12.5

Série SNB-N Paragem instantânea Frequência de travagem eletromagnética sem excitação 1 100N·m 1



Tabela de desempenho (características de funcionamento)

Tipo SNB-N [para travagem], Tipo 0.1Tipo 0.2Tipo 0.4Tipo 0.8, Tipo 1.2Tipo 2.5Tipo 5, Tipo 10.



Modelo

NBR-N

 Especificação do binário (N · m) Empilhadeira (20 °C) Tempo de atração do ímã (ms) Tempo de libertação da armadura (ms) Número permitido de rotações ((R/
Voltagem CC (V) Corrente CC (A) Resistência (Ω) Potência (W)
0.1 G 1 24 0.41 59 10 25 15 5000
K 90 0.11 815
0.2 G 2 24 0.54 45 13 30 15 4000
K 90 0.14 630
0.4 G 4 24 0.63 38 15 40 20 4000
K 90 0.17 540
0.8 G 8 24 0.76 32 18 55 35 3500
K 90 0.20 445
1.2 G 12 24 0.96 25 23 70 40 3500
K 90 0.25 358
2.5 G 25 24 1.13 21 27 90 60 3000
K 90 0.30 300
5 G 50 24 1.37 17.5 33 135 80 3000
K 90 0.37 245
10 G 100 24 1.88 12.8 45 200 110 2500
K 90 0.50 180





Tabela de desempenho (carga de trabalho)

Tipo SNB-N [para travagem], Tipo 0.1Tipo 0.2Tipo 0.4Tipo 0.8, Tipo 1.2Tipo 2.5, Tipo 5, Tipo 10

Modelo
NBR-N		 Espaçamento máximo ajustável [mm] Carga de trabalho total máxima ajustável [J] Carga de trabalho total máxima [J] Taxa máxima de funcionamento [W]
0.1 0.55 - 1.6×107 33
0.2 0.55 - 1.9×107 41
0.4 0.60 - 3.0 × 107 57
0.8 0.60 - 5.6×107 98
1.2 0.65 5.5×107 2.0 × 108 98
2.5 0.65 7.7×107 3.4×108 114
5 0.70 9.1 × 107 4.8×108 115
10 0.80 1.6×108 7.9×108 212

Série SNB-N Paragem instantânea Frequência de travagem eletromagnética sem excitação 1 100N·m 2

Cenários aplicáveis:

O travão da série SNB-N tem uma ampla gama de aplicações e não é limitado devido à sua dupla funcionalidade de travagem e retenção.Pode ser utilizado em vários sistemas mecânicos que exigem uma frenagem e retenção rápidas, tais como linhas de produção automatizadas, articulações robóticas e dispositivos de transmissão, entre outros.O seu excelente desempenho de travagem e o seu design compacto tornam-no uma opção ideal para numerosas aplicações industriais.

Função do produto:

Função de travagem:Quando a bobina não está alimentada, a armadura é pressionada contra o disco de atrito por força de mola para obter efeito de travagem.

Função de manutenção:No estado de travagem, pode manter de forma estável o estado estático do sistema mecânico para evitar movimentos acidentais.

Resposta rápida:Usando princípios eletromagnéticos, a bobina atrai rapidamente a armadura depois de ser energizada, libera o freio e obtém uma resposta rápida.

Liberação manual:Para alguns modelos (1.2-10), é fornecida uma função de libertação manual, que pode libertar o travão especificando o parafuso, facilitando a instalação e manutenção do equipamento.

Ajuste da lacuna:Alguns modelos suportam o ajuste do espaço, que pode ajustar o espaço entre a armadura e o jugo magnético de acordo com o uso real para garantir o efeito de frenagem.

Durável e duradouro:Utilização de materiais de atrito resistentes ao desgaste para garantir um desempenho de travagem estável do travão durante a utilização prolongada.

Apoio e Serviços



  • Serviço ao cliente 24 horas por dia para responder a qualquer pergunta.
  • Aconselhamento especializado em selecção de produtos e resolução de problemas.
  • Informações pormenorizadas sobre os produtos e materiais de formação.
  • Garantia completa e serviços de reparação.
  • Atualizações e melhorias de produtos.

Embalagem e transporte

Série SNB-N: Freio Eletromagnético Não Excitado para Paragem Instantânea é embalado e enviado numa caixa de cartão concebida para manter o produto seguro e protegido durante o transporte.A caixa tem um inserto de tamanho personalizado para encaixar o produto com segurançaNo interior da caixa, o produto é envolto em borracha e almofada de espuma para proporcionar amortecimento e proteção adicionais.Um bilhete de embalagem e qualquer material promocional estão incluídos no pacote.O pacote é enviado através de um transportador confiável, como UPS ou FedEx. As informações de rastreamento são fornecidas ao cliente para acompanhar o progresso do pacote.Os prazos de entrega variam em função do método de envio escolhido e do destino.

O pacote é então enviado através de um transportador confiável, como UPS ou FedEx. As informações de rastreamento são fornecidas ao cliente para acompanhar o progresso do pacote.Os prazos de entrega variam em função do método de envio escolhido e do destino.
