24V DC Output Printer Clutch MMC Series Dry Single Board Electromagnetic Clutch

Embreagem de impressora de saída de corrente contínua de 24 V série MMC embreagem eletromagnética de placa única seca

Produtos - Embreagem
  • Destacar

    Embreagem da impressora de saída de corrente contínua de 24 V

    ,

    Embreagem seca de impressora de placa única

    ,

    Embreagem de impressora da série MMC

  • Modelo do poder
    OTPF/H45/H70/H130/H240
  • Método de retificação
    Ondas completas monofásicas
  • Frequência
    50/60 Hz
  • Voltagem de entrada AC
    100 V/200 V
  • Saída de CC
    24 V
  • Capacidade de prevenção da ferrugem
    Alto
  • Resistência à vibração
    Alto
  • sentido da instalação
    Diversificar
  • Lugar de origem
    Japão
  • Número do modelo
    Série MMC
  • Quantidade de ordem mínima
    Negociar
  • Preço
    Negotiate
  • Detalhes da embalagem
    embalagem personalizada

Embreagem de impressora de saída de corrente contínua de 24 V série MMC embreagem eletromagnética de placa única seca

  • 24V DC Output Printer Clutch MMC Series Dry Single Board Electromagnetic Clutch
  • 24V DC Output Printer Clutch MMC Series Dry Single Board Electromagnetic Clutch
Obtenha o preço contacto

As imagens, modelos, parâmetros e outras informações relevantes exibidas no produto são apenas para referência. Se você estiver procurando por produtos relacionados a campos como componentes eletrônicos, componentes de precisão, automação de escritório e automação de fábrica, ou se precisar de produtos personalizados neste campo. Bem-vindo para entrar em contato conosco através do formulário de consulta, telefone ou qualquer maneira que você achar conveniente. Responderemos a você o mais breve possível. Sempre aderimos ao propósito de nos esforçar para o melhor para fornecer a você o serviço da mais alta qualidade. Estamos ansiosos para estabelecer um relacionamento cooperativo amigável e estável com você.

Descrição do produto:

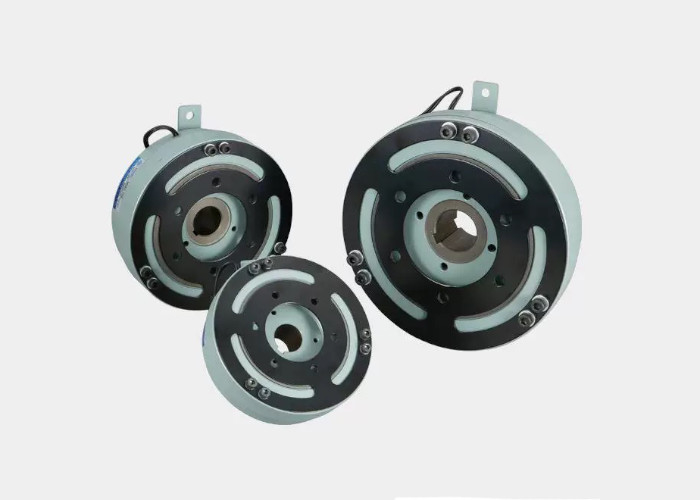

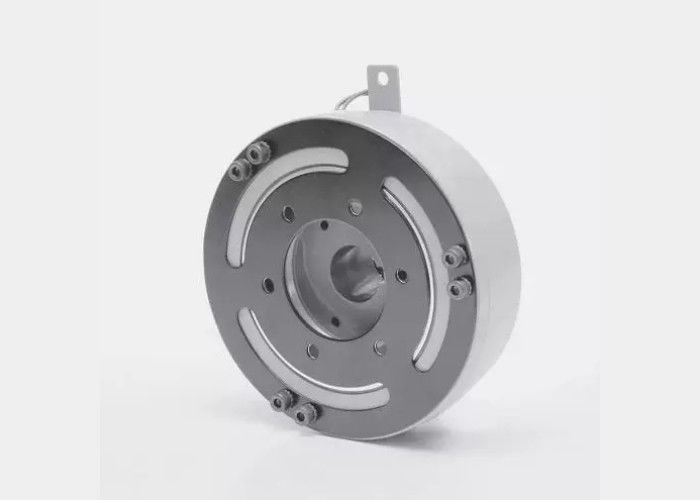

A série MMC é uma embreagem eletromagnética de placa única seca projetada para atender às duras condições operacionais de vários campos industriais. Esta embreagem se tornou uma escolha ideal para muitos sistemas de transmissão de energia e controle devido às suas excelentes características de desempenho, incluindo uma ampla faixa de torque (50-2000N · m), excelente resistência à vibração, modo de acionamento de mola de placa sem folga, alta resistência à ferrugem e diversas especificações de tensão (DC12V e DC24V).

Parâmetro técnico:

Embreagem eletromagnética tipo MMC para motores [tipo rolamento].

Tipo 5, Tipo 10, Tipo 20 e Tipo 40.

Torque: 50 - 400 N·m.

Modelo MMC 5E 5G 10E 10G 20E 20G 40E 40G
Especificação de tensão [DC - V]. 12 24 12 24 12 24 12 24
Torque de atrito estático. [N·m] 50 100 200 400
Inerte Jx10-4(kg·m2] Extremidade do rotor 22 73 221 550
Fim da armadura 18 59 143 380
diâmetro do furo eH7 25 30 40 50
rasgo de chaveta bE9×t+0,25 7×28 7×33 10×43,5 15×55
Direção circunferencial UM 141 176 221 261
CH9 52 70 92 115
E 133 165 207.2 243
E 80 95 120 140
F 6 10 10 12
G 16 24 24 28
E 5.5 8,5 8,5 10,5
Eu 70 92 118 142
E 6-M6×12 6-M8×16 6-M10×20 8-M10×20
Direção axial eu 56.1 71,3 79,8 90,2
M 35 48 53 65
Não 15,5 16,5 18 16.2
P 9.2 12.3 15.3 15.1
Pq 2 3.1 3.1 6.8
R 2 2.9 2.9 3.2
S 0,3~0,5 0,3~0,5 0,4~0,6 0,5~0,7
você 400 370 410 380
Massa [kg]. 3.4 6.8 11.8 19,5

Embreagem de impressora de saída de corrente contínua de 24 V série MMC embreagem eletromagnética de placa única seca 0





Embreagem eletromagnética tipo MMC para motores [tipo rolamento].

Tipo 70, Tipo 100, Tipo 200.

Torque: 700 - 2000 N·m.

Modelo MMC 70E 70G 100E 100G 200G
Especificação de tensão [DC - V]. 12 24 12 24 24
Torque de atrito estático. [N·m] 700 1000 2000
Inerte Jx10-4(kg·m2] Extremidade do rotor 1030 2800 6300
Fim da armadura 980 2100 3800
diâmetro do furo eH7 60 70 80
rasgo de chaveta bE9×t+0,25 15×65 18×76 20×86
Direção circunferencial UM 316 381 400
CH9 150 185 185
E 293 360 375
E 170 210 220
F 13 13 13
G 30 30 40
E 13 13 13
Eu 180 220 220
E 8-M10×20 8-M12×25 8-M16×30
Direção axial eu 100,4 111,3 144,1
M 70 80 102
Não 19 20 28,8
P 14.8 19,8 26
Pq 2.8 14.8 5
R 3.2 3.2 5
S 0,6~0,8 0,7~0,9 0,7~0,9
você 370 340 300
Massa [kg]. 32 47,3 79

Embreagem de impressora de saída de corrente contínua de 24 V série MMC embreagem eletromagnética de placa única seca 1



Tabela de desempenho (características de operação)

Tipo MMC, tipo 5, tipo 10, tipo 20, tipo 40, tipo 70, tipo 100, tipo 200.



modelo Torque de atrito estático [N · m] Bobina (20 ℃) Tempo de atração do ímã (S) Tempo de liberação da armadura (S) Número permitido de rotações (r/min)
Tensão (DC-V) Atual (A) Resistência (Ω) Capacidade de potência (W)
MMC5 E 50 12 2,50 4,80 30 0,050 0,090 4000
G 24 1.26 19
MMC10 E 100 12 2,92 4.11 35 0,070 0,150 3600
G 24 1,46 16.4
MMC20 E 200 12 4.17 2,88 50 0,080 0,140 3000
G 24 2.09 11,5
MMC40 E 400 12 5.41 2.22 65 0,120 0,160 3000
G 24 2,70 8.9
MMC70 E 700 12 7,50 1,60 90 0,180 0,180 2500
G 24 3,75 6.4
MMC100 E 1000 12 8.33 1,44 100 0,200 0,200 1800
G 24 4.14 5.8
MMC200G 2000 24 6.15 3.9 150 0,400 0,400 1600



Quantidade de trabalho

Tipo MMC, tipo 5, tipo 10, tipo 20, tipo 40, tipo 70, tipo 100 e tipo 200.

Modelo A folga máxima ajustável [mm] A carga de trabalho total ajustável máxima [J] A carga de trabalho total máxima [J]
5 1.3 13×107 33×107
10 1.3 20×107 50×107
20 1.3 28×107 71×107
40 1.3 40×107 100×107
70 1.3 58×107 140×107
100 1.6 80×107 200×107
200 1.6 88×107 220×107



Cenários aplicáveis:

A embreagem eletromagnética da série MMC é amplamente usada em vários equipamentos mecânicos que exigem controle preciso e transmissão de potência eficiente. Seu alto desempenho e confiabilidade fazem com que ela desempenhe um papel fundamental em campos como motores automotivos, linhas de produção de automação industrial, equipamentos de máquinas pesadas, equipamentos de máquinas-ferramenta e equipamentos de elevação. Especialmente em cenários de aplicação que exigem partida, parada e ajuste de torque frequentes, o desempenho da embreagem da série MMC é particularmente notável.

Função do produto:

Ampla faixa de torque:

Âmbito específico:Oferece uma ampla gama de opções de torque de 50 N · m a 2000 N · m para atender a diferentes requisitos de carga.

Flexibilidade de aplicação:A ampla faixa de torque permite que a embreagem da série MMC seja adequada para diversas aplicações industriais, capaz de lidar com cargas leves a pesadas.



Excelente resistência à vibração:

Design especial de mola:Utilizando molas especiais para lidar eficazmente com vibração e impacto, garantindo operação estável da embreagem em ambientes adversos.

Durabilidade:O design de alta resistência à vibração prolonga a vida útil da embreagem e reduz os custos de manutenção.



Sem folga reversa:

Método de acionamento por mola de lâmina:A armadura é acionada por uma mola de lâmina, sem folga reversa na direção circunferencial, reduzindo erros de transmissão.

Baixo ruído:O design sem folga reversa torna a embreagem mais suave e silenciosa durante a operação.



Alta capacidade de prevenção de ferrugem:

Pulverização de superfície:A superfície da embreagem passou por um tratamento especial para melhorar sua capacidade de prevenção de ferrugem.

Graxa especial e vedação de óleo:Os rolamentos de esferas usam graxa especial e retentores de óleo para aumentar ainda mais a resistência à ferrugem e manter uma operação estável mesmo em ambientes de alta temperatura.



Especificações de voltagem diversificadas:

Seleção de voltagem:Duas especificações de voltagem, DC12V e DC24V, estão disponíveis para os usuários escolherem de acordo com suas necessidades reais.

Suporte de energia da bateria:A bateria pode ser usada diretamente como fonte de energia, melhorando a flexibilidade e a conveniência de uso.



Fácil instalação:

Suporte de rolamento de esferas:O jugo magnético da embreagem é suportado por rolamentos de esferas, que são fáceis de instalar e não têm restrições direcionais.

Fácil controle elétrico:Além da fácil instalação, o controle elétrico também é muito simples, reduzindo a dificuldade de operação.



Acessórios completos:

Acessórios de suporte:Forneça acessórios como parafusos, fivelas de arame, conectores e elementos de proteção para fácil instalação e manutenção pelos usuários.

Fivelas de arame e conectores:Use fivelas e conectores de fio AMP para garantir uma conexão segura e transmissão estável dos fios.
