OEM Printer Clutch MS Series Dry Single Board Electromagnetic Clutch/brake

OEM Printer Clutch MS Series Single Dry Board Electromagnetic Clutch/brake

Produtos - Embreagem
  • Destacar

    embreagem/freio eletromagnético de placa única

    ,

    embreagem de impressora OEM

  • Capacidade de dissipação de calor
    Forte.
  • Tipo
    Dispositivo de tipo spline
  • Modelo do poder
    OTPF/H45/H70/H130
  • Método de retificação
    Ondas completas monofásicas
  • Frequência
    50/60 Hz
  • Voltagem de entrada AC
    100 V/200 V
  • Saída de CC
    24 V
  • Capacidade de reação
    Excelente.
  • Lugar de origem
    Japão
  • Número do modelo
    Série MS
  • Quantidade de ordem mínima
    Negociar
  • Preço
    Negotiate
  • Detalhes da embalagem
    embalagem personalizada

OEM Printer Clutch MS Series Single Dry Board Electromagnetic Clutch/brake

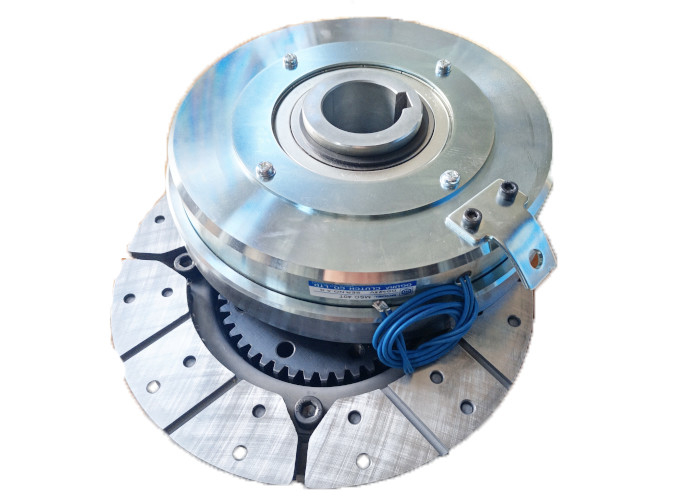

  • OEM Printer Clutch MS Series Dry Single Board Electromagnetic Clutch/brake

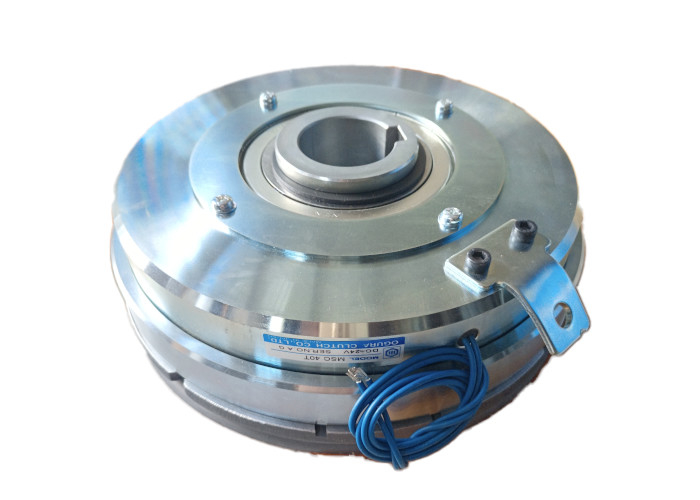

  • OEM Printer Clutch MS Series Dry Single Board Electromagnetic Clutch/brake
Obtenha o preço contacto

As imagens, modelos, parâmetros e outras informações relevantes apresentadas no produto são apenas para referência.componentes de precisão, automação de escritórios e automação de fábricas, ou se você precisa de produtos personalizados neste campo.Responderemos o mais rápido possível.Nós sempre aderimos ao propósito de nos esforçarmos pelo melhor para lhe fornecer o serviço de mais alta qualidade. Estamos ansiosos para estabelecer uma relação cooperativa amigável e estável com você.

Descrição do produto:

Os produtos da série Electromagnetic Clutch&Brake MS são amplamente utilizados em vários equipamentos mecânicos devido à sua ampla gama de binários, excelentes características de design, métodos de instalação convenientes,e opções de combinação diversasO controlo preciso do binário, a eficiência na dissipação de calor, o ajuste automático do espaço livre e outras funções melhoraram a eficiência e a fiabilidade do equipamento.satisfazer a procura industrial de embraiagens e travões de alto desempenho.

Parâmetro técnico:

MSC - T Embreagem eletromagnética de placa única seca [tipo de rolamento]

Tipo 1.2Tipo 2.5Tipo 5, Tipo 10.

Torque: 12 - 100 N·m.

Modelo MSC 1.2T 2.5T 5T 10T
Torque de atrito estático [N·m] 12 25 50 100
Inertância J × 10- Quatro[kg·m2] Fim do rotor 3.3 8.5 22 73
Fim da armadura 5.5 13.8 39 86
Diâmetro da fenda dH7 15 20 25 30
Chaves bE9×t+0.15 5×17 5 × 22 7×28 7×33
Direção da circunferência A 90 110 140 175
CH7 32 42 52 62
D 85.1 103.5 133 165
E 52 65 80 95
F 5 6 6 10
G 14 16 16 24
H 4.5 5.5 5.5 8.5
J 40 50 62 75
K1 Três, quatro.5 Três a cinco.5 Três a seis.5 Três a oito.5
K2 3-M4 3-M5 3-M6 3-M8
Direção do eixo L 50 59 69 85
M 25 32 35 48
N 19 19 16 17
O 6 8 18 20
P 11 13 21 23.5
Q 1.4 3 2 3.1
R 1.6 2 2 2.9
S 0.3 0.3 0.3 0.4
Rolamentos aplicáveis a armaduras 6002ZZ 6004ZZ 6205ZZ 6206ZZ
Massa [kg] 1.5 2.3 4.2 8.4

OEM Printer Clutch MS Series Single Dry Board Electromagnetic Clutch/brake 0

MSC - T Seco Embreagem Eletromagnética de placa única [tipo de rolamento].

Tipo 20, Tipo 40, Tipo 70, Tipo 100.

Torque: 200 - 1000 N·m.

Modelo MSC 20T 40T 70T 100T
Torque de atrito estático [N·m] 200 400 700 1000
Inertância J × 10- Quatro[kg·m2] Fim do rotor 221 550 1030 2830
Fim da armadura 240 550 1240 2630
Diâmetro da fenda dH7 40 50 60 70
Chaves bE9×t+0.15 10x43.5 15×55 15×65 18×76
Direção da circunferência A 220 260 315 380
CH7 80 90 110 125
D 207.2 243 293 360
E 120 140 170 210
F 10 12 13 13
G 24 28 30 30
H 8.5 10.5 13 13
J 94 110 130 150
K1 Três a oito.5 4-10.5 4 a 13 4 a 13
K2 3-M8 4-M10 4-M12 4-M12
Direção do eixo L 96 110 123 138
M 53 65 70 80
N 20 20 25 28
O 23 25 28 30
P 27 29 33 35
Q 3.1 6.8 2.8 14.8
R 2.9 3.2 3.2 3.2
S 0.5 0.7 0.7 0.8
Rolamentos aplicáveis a armaduras 6208ZZ 6210ZZ 6212ZZ 6214ZZ
Massa [kg] 14 22 35 52

OEM Printer Clutch MS Series Single Dry Board Electromagnetic Clutch/brake 1

MSB Seco Brake eletromagnético de placa única.

Tipo 1.2Tipo 2.5Tipo 5.

Torque: 12 - 50 N·m.

Modelo MSB 1.2 2.5 5
Torque de atrito estático [N·m] 12 25 50
Inertância J × 10- Quatro[kg·m2] 5.5 13.8 39
Diâmetro da fenda dH7 15 20 25
Chaves bE9×t+0.15 5×17 5 × 22 7×28
Direção da circunferência A 90 110 140
B 28 42 50
DH8 46 54 74
E 85 103 133
Fh8 115 135 170
G 100 120 150
H - Quatro.5 - Quatro.5 - Quatro.5
Direção do eixo L 50 57.3 67
M 21 21 20
N 28 35 45
P 1 1.3 2
Q 2 2.4 2.4
R 31 36 39
S 0.3 0.3 0.3
Massa [kg] 1.2 2.2 4

OEM Printer Clutch MS Series Single Dry Board Electromagnetic Clutch/brake 2

MSB travão eletromagnético seco de uma única placa

Tipo 10, Tipo 20, Tipo 40, Tipo 70, Tipo 100.

Torque: 100 - 1000 N·m.

Modelo MSB 10 20 40 70 100
Torque de atrito estático [N·m] 100 200 400 700 1000
Inertância J × 10- Quatro[kg·m2] 86 250 580 1260 2730
Diâmetro da fenda dH7 30 40 50 60 70
Chaves bE9×t+0.15 7×33 10x43.5 15×55 15×65 18×76
Direção da circunferência A 175 220 260 315 380
B 50 72 - 128 -
DH8 72 80 110 145 190
G 85 98 132 170 218
H 6 a 6.5 6 a 8.5 6-10.5 6-12.5 8-12.5
Direção do eixo L 81.1 90.8 100 114.5 117
M 30 20 24 24 17
N 50 70 76 90 100
P 1.1 0.8 0 0.5 0
Q 3.3 2.9 3.7 3.7 3.7
R 48 52 56 61 59
S 0.4 0.5 0.7 0.7 0.8
Massa [kg] 8 14 21 34 51

OEM Printer Clutch MS Series Single Dry Board Electromagnetic Clutch/brake 3

MSCP Dispositivo de embreagem eletromagnética de placa única seca [tipo de eixo de alinhamento].

Tipo 1.2Tipo 2.5Tipo 5, Tipo 10.

Torque: 12 - 100 N·m.

Modelo MSCP 1.2 2.5 5 10
Torque de atrito estático [N·m] 12 25 50 100
Inertância J × 10- Quatro(kg·m)2) eixo de entrada 3.5 9.3 24 75
eixo de saída 6.0 14.3 40 88
Diâmetro do furo dh7 15 20 25 30
fechadura de chave bh8×t-Não.02 5×17 5 × 22 7×28 7×33
direcção da circunferência A 126 157 197 235
B 136 156 190 230
C 110 130 160 200
D 63 80 102 120
E 10 12 15 15
F 98 112 130 150
G 71 71 71 71
H 8.5 8.5 11 11
direcção do eixo L 231 264 303 350
M 168 185 212 246
N 142 157 180 214
P 34 42 49 58
Q 29 37 42 46
R 27 36 45 54
S 22 31 40 49
Y × profundidade M5 × 10 M6 × 12 M8 × 16 M8 × 16
Massa [kg] 3.5 5.8 10.5 19.0

OEM Printer Clutch MS Series Single Dry Board Electromagnetic Clutch/brake 4

Dispositivo de embreagem eletromagnética de placa única MSCP em seco [tipo de eixo de alinhamento]

Tipo 20, Tipo 40, Tipo 70, Tipo 100.

Torque: 200 - 1000 N·m.

Modelo MSCP 20 40 70 [especial] 100 [especial]
Torque de atrito estático [N·m] 200 400 700 1000
Inertância J × 10- Quatro(kg·m)2) eixo de entrada 240 580 1100 3000
eixo de saída 260 590 1280 2900
Diâmetro do furo dh7 40 50 60 70
fechadura de chave bh8×t-Não.02 10x43.5 15×55 15×65 18×76
direcção da circunferência A 295 350 395 452
B 280 340 400 460
C 240 290 340 390
D 150 180 200 227
E 18 25 30 30
F 180 205 231 261
G 71 71 71 71
H 13 17 21 21
direcção do eixo L 427 508 640 710
M 288 334 408 468
N 246 282 320 400
P 76 94 116 121
Q 63 80 116 121
R 72 90 105 110
S 67 80 90 90
Y × profundidade M10 × 20 M10 × 20 M12 × 25 M12 × 25
Massa [kg] 32.5 55 115 150

OEM Printer Clutch MS Series Single Dry Board Electromagnetic Clutch/brake 5

Sistema de travagem/braço eletromagnético monoplaca seco MSU [tipo de eixo de alinhamento].

Tipo 1.2Tipo 2.5Tipo 5, Tipo 10.

Torque: 12 - 100 N·m.

Modelo UEM 1.2 2.5 5 10
Torque de atrito estático [N·m] 12 25 50 100
Inertância J × 10- Quatro(kg·m)2) eixo de entrada 3.5 9.3 24 75
eixo de saída 11 27.5 80 173
Diâmetro do furo dh7 15 20 25 30
fechadura de chave bh8×t-Não.02 5×17 5 × 22 7×28 7×33
direcção da circunferência A 126 157 197 235
B 136 156 190 230
C 110 130 160 200
D 63 80 102 120
E 10 12 15 15
F 98 112 130 150
G 71 71 71 71
H 8.5 8.5 11 11
direcção do eixo L 244 277 320 373
M 176 191 220 255
N 150 165 190 225
P 34 43 50 59
R 27 36 45 54
S 22 31 40 49
Y × profundidade M5 × 10 M6 × 12 M8 × 16 M8 × 16
Massa [kg] 5.0 8.0 15.0 25.5

OEM Printer Clutch MS Series Single Dry Board Electromagnetic Clutch/brake 6

Sistema de travagem/braço eletromagnético monoplaca seco MSU [tipo de eixo de alinhamento].

Tipo 20, Tipo 40, Tipo 70, Tipo 100.

Torque: 200 - 1000 N·m.

Modelo UEM 20 40 70 [especial] 100 [especial]
Torque de atrito estático [N·m] 200 400 700 1000
Inertância J × 10- Quatro(kg·m)2) eixo de entrada 240 580 1100 3000
eixo de saída 480 1080 2450 5300
Diâmetro do furo dh7 40 50 60 70
fechadura de chave bh8×t-Não.02 10x43.5 15×55 15×65 18×76
direcção da circunferência A 295 350 395 452
B 280 340 400 460
C 240 290 340 390
D 150 180 200 227
E 18 25 30 30
F 180 205 231 261
G 71 71 71 71
H 13 17 21 21
direcção do eixo L 454 540 640 710
M 300 350 408 468
N 260 300 320 400
P 77 95 116 121
R 72 90 105 110
S 67 80 90 90
Y × profundidade M10 × 20 M10 × 20 M12 × 25 M12 × 25
Massa [kg] 44.0 71.5 145 190

OEM Printer Clutch MS Series Single Dry Board Electromagnetic Clutch/brake 7

Tabela de desempenho [características de funcionamento].

Tipo de esclerose múltipla, tipo 1.2Tipo 2.5, Tipo 5, Tipo 10, Tipo 20, Tipo 40, Tipo 70, Tipo 100.

Modelo Torque de atrito estático [N · m] Empilhadeira (20 °C) Tempo de atração do ímã (S) Tempo de aumento do binário (S) Tempo de libertação da armadura (S) Número permitido de rotações (r/min)
Voltagem (DC-V) Corrente (A) Resistência (Ω) Potência (W)
MSC 1.2T 12 24 0.69 35 17 0.040 0.050 0.040 5500
MSB 1.2
MSC 2.5T 25 24 1.04 23 25 0.050 0.070 0.060 5000
MSB 2.5
MSC 5T 25 24 1.26 19 30 0.060 0.100 0.060 4000
MSB 5
MSC 10T 50 24 1.46 16.4 35 0.080 0.140 0.090 3600
MSB 10
MSC 20T 100 24 2.09 11.5 50 0.100 0.180 0.110 2600
MSB 20
MSC 40T 400 24 2.70 8.9 65 0.140 0.230 0.140 2400
MSB 40
MSC 7OT 700 24 3.75 6.4 90 0.170 0.300 0.160 2000
MSB 70
MSC 100T 1000 24 4.14 5.8 100 0.220 0.380 0.180 1800
MSB 100



Tabela de desempenho [carga de trabalho].

Tipo de esclerose múltipla, tipo 1.2Tipo 2.5, Tipo 5, Tipo 10, Tipo 20, Tipo 40, Tipo 70, Tipo 100.

Modelo

MSC-T, MSB
MSCP, MSU

 Carga de trabalho total máxima [J].
1.2 18 × 107
2.5 27 × 107
5 56×107
10 83 × 107
20 160 × 107
40 230×107
70 370×107
100 520×107

Cenários aplicáveis:

Ampla aplicabilidade:Adequado para vários equipamentos mecânicos, incluindo, entre outros, automação industrial, robôs, máquinas-ferramenta, máquinas de embalagem, máquinas têxteis, etc.

Flexibilidade de combinação:Os produtos de embreagem e travagem individuais, os dispositivos de embreagem, as combinações de embreagem e travagem e vários tipos de máquinas podem ser montados para satisfazer as necessidades de diferentes cenários.

Melhorar a eficiência:Ao gerar e liberar rapidamente binário, podem ser alcançadas ações precisas, melhorando a eficiência e precisão do funcionamento do equipamento.

Função do produto:

Regulação do binário:Capaz de responder rapidamente e de controlar com precisão a transmissão e desconexão do binário, garantindo a estabilidade e a fiabilidade da operação do equipamento.

Dissipação e durabilidade do calor:Com excelentes capacidades de dissipação de calor, assegura o controlo da temperatura durante a operação a longo prazo e melhora a durabilidade do produto.

Ajuste automático do intervalo:Equipado com um dispositivo automático de regulação do espaço, não é necessário ajustar manualmente a junta, reduzindo os custos e o tempo de manutenção.

Resposta rápida:O sistema eletromagnético otimizado foi concebido para permitir que a embreagem e o travão respondam rapidamente, melhorando a eficiência da produção.

Mecanismo de protecção:Vêm com elementos de proteção e outros acessórios para fornecer segurança adicional e prolongar a vida útil do produto.

Apoio e Serviços



  • Serviço ao cliente 24 horas por dia para responder a qualquer pergunta.
  • Aconselhamento especializado em selecção de produtos e resolução de problemas.
  • Informações pormenorizadas sobre os produtos e materiais de formação.
  • Garantia completa e serviços de reparação.
  • Atualizações e melhorias de produtos.

Embalagem e transporte

A embreagem/freio eletromagnético monoplaca seca da série MS é embalada e enviada numa caixa de cartão concebida para manter o produto seguro durante o transporte.A caixa tem um inserto de tamanho personalizado para encaixar o produto com segurançaNo interior da caixa, o produto é envolto em borracha e almofada de espuma para proporcionar amortecimento e proteção adicionais.Um bilhete de embalagem e qualquer material promocional estão incluídos no pacote.O pacote é enviado através de um transportador confiável, como UPS ou FedEx. As informações de rastreamento são fornecidas ao cliente para acompanhar o progresso do pacote.Os prazos de entrega variam em função do método de envio escolhido e do destino.

O pacote é então enviado através de um transportador confiável, como UPS ou FedEx. As informações de rastreamento são fornecidas ao cliente para acompanhar o progresso do pacote.Os prazos de entrega variam em função do método de envio escolhido e do destino.
