V Series Dry Single Board Electromagnetic Clutch/Brake with 100/200V AC Input Voltage

Série V Embreagem/Fremas Eletromagnéticas Secas de Placa Única com Voltagem de Entrada AC de 100/200V

Produtos - Embreagem
  • Destacar

    Embreagem/freio eletromagnético de placa única seca

    ,

    embreagem/freio eletromagnético da série V

  • Modelo do poder
    OTPF/H25/H45/H70
  • Método de retificação
    Ondas completas monofásicas
  • Frequência
    50/60 Hz
  • Voltagem de entrada AC
    100/200V
  • Saída de CC
    24 V
  • Dissipação de calor
    Forte.
  • Durabilidade
    Muito bem.
  • Sensibilidade
    Alto
  • Lugar de origem
    Japão
  • Número do modelo
    Série de V
  • Quantidade de ordem mínima
    Negociar
  • Preço
    Negotiate
  • Detalhes da embalagem
    embalagem personalizada

Série V Embreagem/Fremas Eletromagnéticas Secas de Placa Única com Voltagem de Entrada AC de 100/200V

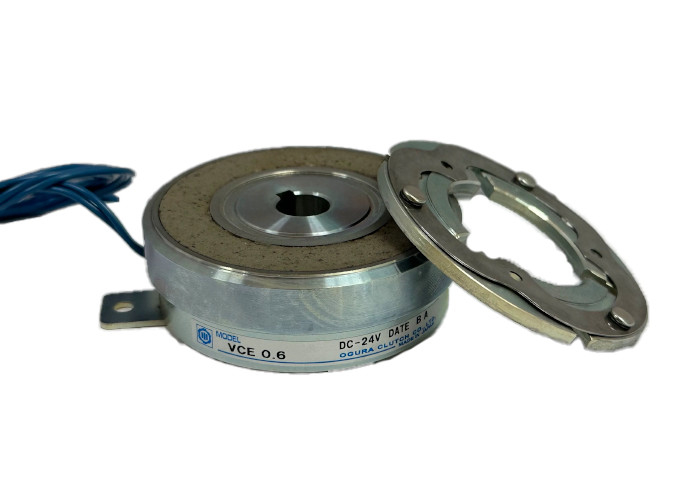

  • V Series Dry Single Board Electromagnetic Clutch/Brake with 100/200V AC Input Voltage

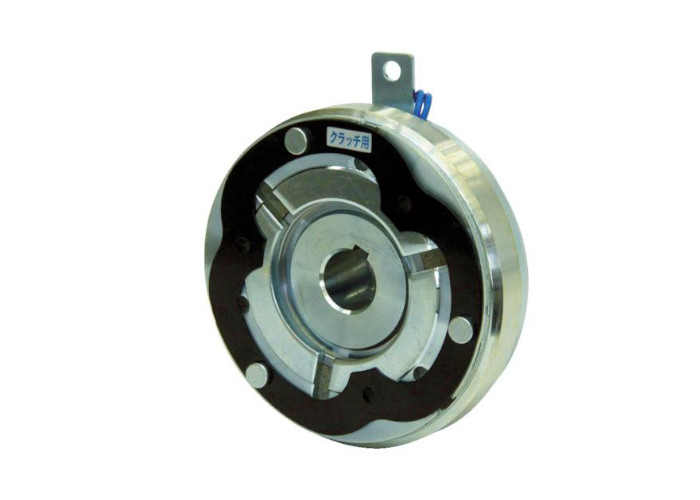

  • V Series Dry Single Board Electromagnetic Clutch/Brake with 100/200V AC Input Voltage

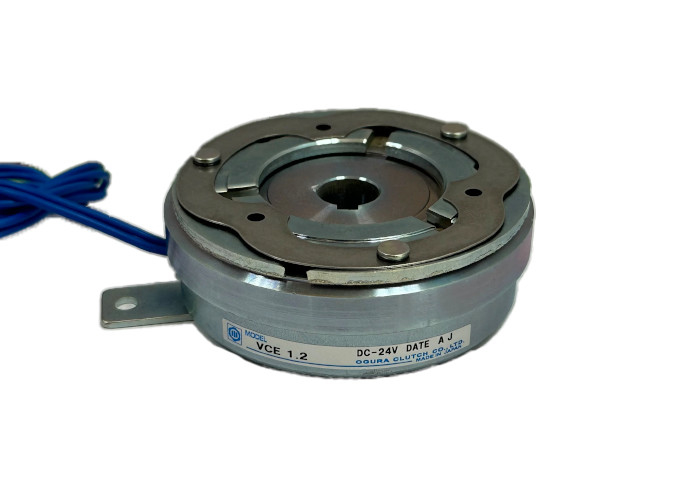

  • V Series Dry Single Board Electromagnetic Clutch/Brake with 100/200V AC Input Voltage

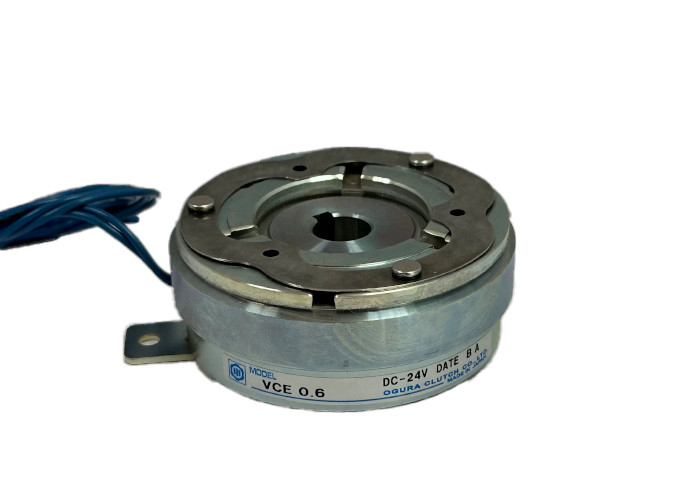

  • V Series Dry Single Board Electromagnetic Clutch/Brake with 100/200V AC Input Voltage
Obtenha o preço contacto

As imagens, modelos, parâmetros e outras informações relevantes apresentadas no produto são apenas para referência.componentes de precisão, automação de escritórios e automação de fábricas, ou se você precisa de produtos personalizados neste campo.Responderemos o mais rápido possível.Nós sempre aderimos ao propósito de nos esforçarmos pelo melhor para lhe fornecer o serviço de mais alta qualidade. Estamos ansiosos para estabelecer uma relação cooperativa amigável e estável com você.

Descrição do produto:

Os produtos da série V da série Electromagnetic Clutch&Brake são uma embreagem/freio eletromagnético de placa única seca que combina peso leve, alto binário, fácil instalação, alta sensibilidade,Função sem ruídoEste produto é amplamente utilizado no domínio da automação industrial, proporcionando soluções de controlo de binário e de travagem precisas para vários equipamentos mecânicos,ao mesmo tempo que satisfaz as necessidades de uma operação estável a longo prazo.

Parâmetro técnico:

Embraiagem eletromagnética de placa única seca VCE

Tipo 0.6, Tipo 1.2Tipo 2.5, Tipo 5, Tipo 10, Tipo 20

Torque: 6 - 200 N·m.

Modelo VCE 0.6 1.2 2.5 5 10 20
Torque de atrito estático [N·m] 6 12 25 50 100 200
Inercia J × 10- Quatro[kg·m2] Fim do rotor 0.9 2.6 8.1 24.1 58.0 182
Fim da armadura 0.5 1.5 4.8 14.3 45.0 136
Diâmetro da fenda dH7 12 15 20 25 30 40
Lado da chaveira bJs9×t+0.15 Quatro vezes 13.8 5x17.3 6x22.8 8x28.3 8x33.3 12x43.3
Direção da circunferência A 70 90 113 142 178 225
C 35 45 53 66 83 107
E 41 56 65 78 100 125
F 5 6 6 6 10 10
G 14 16 16 16 24 24
H 4.5 5.5 6.5 6.5 8.5 8.5
J 46 60 76 95 120 158
K M3 M4 M5 M6 M8 M10
Direcção axial L 30 35.1 40.5 45.5 50.6 60.5
M 24 26.5 30 33.5 37.5 44
N 5.5 6.6 8.5 10 13.1 44
P 0.5 2 2 2 0 0
R 5.8 7 8.2 10.4 14 17.5
T 1.6 2 2 2 2.9 2.9
Massa [kg] 0.53 0.99 1.9 3.2 5.8 10.8

Série V Embreagem/Fremas Eletromagnéticas Secas de Placa Única com Voltagem de Entrada AC de 100/200V 0

VBE travão eletromagnético a seco de uma única placa

Tipo 0.6, Tipo 1.2Tipo 2.5, Tipo 5, Tipo 10, Tipo 20

Torque: 6 - 200 N·m

Modelo VBE 0.6 1.2 2.5 5 10 20
Torque de atrito estático [N·m] 6 12 25 50 100 200
Inércia. J × 10- Quatro[kg·m2] 0.5 1.5 4.8 14.3 45.0 136
Direção da circunferência A 67 86 108 136 170 215
C 35 45 53 66 83 107
D 35 45 52 65 80 107
E 62 82 100 125 156 200
F 85 110 135 165 210 265
G 75 98 122 150 190 240
H 4.5 5.5 6.5 6.5 8.5 11
J 46 60 76 95 120 158
K M3 M4 M5 M6 M8 M10
Direcção axial L 24.5 27.5 31.5 35 40 47.5
R 5.8 7 8.2 10.4 14 17.5
T 1.8 2.1 2.4 2.4 2.7 3
Massa [kg] 0.32 0.59 1.1 2.0 3.7 7.0

Série V Embreagem/Fremas Eletromagnéticas Secas de Placa Única com Voltagem de Entrada AC de 100/200V 1

Tabela de desempenho "Características de funcionamento".

Tipo V, tipo 0.6, Tipo 1.2Tipo 2.5Tipo 5, Tipo 10, Tipo 20.

Modelo Torque de atrito estático [N · m] Empilhadeira (20 °C) Tempo de atração do ímã (S) Tempo de aumento do binário (S) Tempo de libertação da armadura (S) Número permitido de rotações (r/min)
Voltagem (DC-V) Corrente (A) Resistência (Ω) Potência (W)
VCE0.6 6 24 0.50 48 12 0.020 0.050 0.020 7000
VBE0.6 0.010 0.040
VCE1.2 12 0.65 37 15 0.020 0.050 0.030 6000
VBE1.2 0.62 39 0.015 0.045
VCE2.5 25 0.92 26 22 0.030 0.070 0.050 5500
VBE2.5 0.020 0.060
VCE5 50 1.41 17 33 0.045 0.085 0.070 4500
VBE5 0.025 0.065
VCE10 100 1.60 15 38 0.090 0.130 0.085 3600
VBE10 0.040 0.078 0.035
VCE20 200 2.20 11 53 0.110 0.155 0.095 3000
VBE20 0.055 0.095 0.062



Tabela de desempenho "Carga de trabalho".

Tipo V, tipo 0.6, Tipo 1.2Tipo 2.5Tipo 5, Tipo 10, Tipo 20.

Modelo

VCE, VBE

 Espaçamento máximo ajustável [mm] Carga de trabalho total máxima ajustável [J] Carga de trabalho total máxima [J]
0.6 0.5 2.9×107 13×107
1.2 0.6 6.6×107 25×107
2.5 0.7 13×107 49×107
5 0.8 26×107 88×107
10 1.2 62×107 170×107
20 1.5 120×107 320×107

Série V Embreagem/Fremas Eletromagnéticas Secas de Placa Única com Voltagem de Entrada AC de 100/200V 2

Cenários aplicáveis:

Áreas de aplicação:Adequado para os campos de automação industrial que exigem um controlo preciso da transmissão e frenagem do binário, tais como processamento mecânico, linhas de produção automatizadas, máquinas de embalagem, etc.

Ambiente de instalação:Direção de instalação livre, fácil de instalar, adequado para vários ambientes de instalação complexos.

Função do produto:

Regulação do binário:Fornece um intervalo de binário de 6 a 200 N · m para satisfazer diferentes requisitos de carga.

Resposta rápida:Capaz de gerar e liberar rapidamente binário, alcançando um controlo de movimento de alta precisão.

Operação silenciosa:Devido ao uso de um projeto de reação negativa zero, não se gera ruído durante a rotação, melhorando a qualidade do ambiente de trabalho.

Dissipação e durabilidade do calor:Possui uma forte capacidade de dissipação de calor para garantir uma operação estável a longo prazo, ao mesmo tempo em que possui uma boa durabilidade.

Partes de acessórios:Equipados com parafusos, lavadoras de mola, espaçadores, lavadoras, elementos de proteção e outros acessórios para facilitar a instalação e a manutenção.
