Single-phase Full Wave Rectification Printer Clutch AM Series Miniature Electromagnetic Clutch Brake

Embreagem de impressora de retificação de onda completa monofásica da série AM

Produtos - Embreagem
  • Destacar

    Embreagem de impressora de retificação de onda completa

    ,

    Freio de embreagem eletromagnético em miniatura da série AM

    ,

    Freio de embreagem eletromagnético em miniatura

  • Modelo do poder
    OTPF/H25
  • Método de retificação
    Ondas completas monofásicas
  • Frequência
    50 Hz
  • Voltagem de entrada AC
    100 V/200 V
  • Saída de CC
    24 V
  • Dissipação de calor
    Forte.
  • Durabilidade
    Muito bem.
  • Sensibilidade
    Alto
  • Lugar de origem
    Japão
  • Número do modelo
    A partir de 1 de janeiro de 2014:
  • Quantidade de ordem mínima
    Negociar
  • Preço
    Negotiate
  • Detalhes da embalagem
    embalagem personalizada

Embreagem de impressora de retificação de onda completa monofásica da série AM

  • Single-phase Full Wave Rectification Printer Clutch AM Series Miniature Electromagnetic Clutch Brake
  • Single-phase Full Wave Rectification Printer Clutch AM Series Miniature Electromagnetic Clutch Brake
  • Single-phase Full Wave Rectification Printer Clutch AM Series Miniature Electromagnetic Clutch Brake
  • Single-phase Full Wave Rectification Printer Clutch AM Series Miniature Electromagnetic Clutch Brake
  • Single-phase Full Wave Rectification Printer Clutch AM Series Miniature Electromagnetic Clutch Brake
Obtenha o preço contacto

As imagens, modelos, parâmetros e outras informações relevantes apresentadas no produto são apenas para referência.componentes de precisão, automação de escritórios e automação de fábricas, ou se você precisa de produtos personalizados neste campo.Responderemos o mais rápido possível.Nós sempre aderimos ao propósito de nos esforçarmos pelo melhor para lhe fornecer o serviço de mais alta qualidade. Estamos ansiosos para estabelecer uma relação cooperativa amigável e estável com você.

Descrição do produto:

A embreagem/freio eletromagnético em miniatura da série AM foi concebida especificamente para um design compacto e leve.Esta série de produtos funciona bem em muitos cenários de aplicação devido à sua miniaturizaçãoA direcção de instalação é livre e fácil de instalar, e o jugo magnético é suportado por rolamentos,tornar o processo de instalação simples e rápido.

Parâmetro técnico:

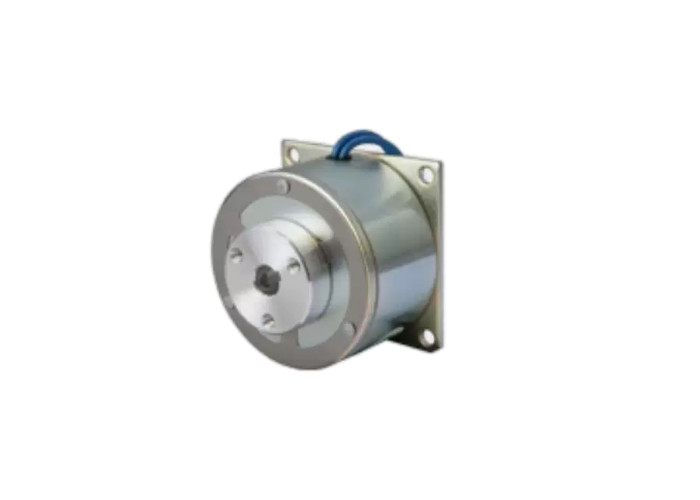

Embreagem micro-electromagnética AMC [tipo de rolamento]

Tipo 2.5, Tipo 5, Tipo 10, Tipo 20, Tipo 40, Tipo 80

Torque: 0,25 - 8 N·m

Modelo A.M. 2.5 5 10 20 40 80
Torque de atrito estático [N·m] 0.25 0.5 1 2 4 8
Inercia J × 10- Quatro[kg·m2] Lado do rotor 0.048 0.075 0.145 0.290 0.715 1.26
Lado da armadura 0.040 0.060 0.128 0.260 0.618 1.22
Apertura dH7 6 6 8 10 12 15
Chaves bE9×t+0.1 Dois por seis.9 Dois por seis.9 2.5x8.9 Quatro por onze.5 Quatro vezes 13.5 5×17
Direção da circunferência A 35 40 46 51 61 70
B 26.5 26.5 35 44 49 54
C 22 22 30 38 42 46
DH8 15 15 22 26 28 32
E M3 M3 M3 M4 M4 M4
F 28.5 28.5 36 38 41.5 41.5
G 6.5 6.5 7 7 8.5 8.5
H 8 8 10 10 12 12
J 3.2 3.2 4.2 4.2 5.2 5.2
K 7.5 7.5 9.5 9.5 11.2 11.2
Direcção axial L 32.6 32.6 40.9 45.1 52 54
M 19 19 22.3 24.5 31 31
N 2 2 2.5 3 3 3
P 10 10 14 16 16 18
Q 1.6 1.6 2.1 1.6 2 2
R 22.4 22.4 28.1 30.6 35 36
S 0.2 0.2 0.25 0.25 0.3 0.3
T 7.3 7.3 9.8 9.45 12.2 12.1
U 1.6 1.6 1.6 1.6 2 2
De peso superior a 200 g/m2 696ZZ 696ZZ 608ZZ 6000ZZ 6001ZZ 6002ZZ
Massa [g] 140 185 300 410 725 1050

Embreagem de impressora de retificação de onda completa monofásica da série AM 0

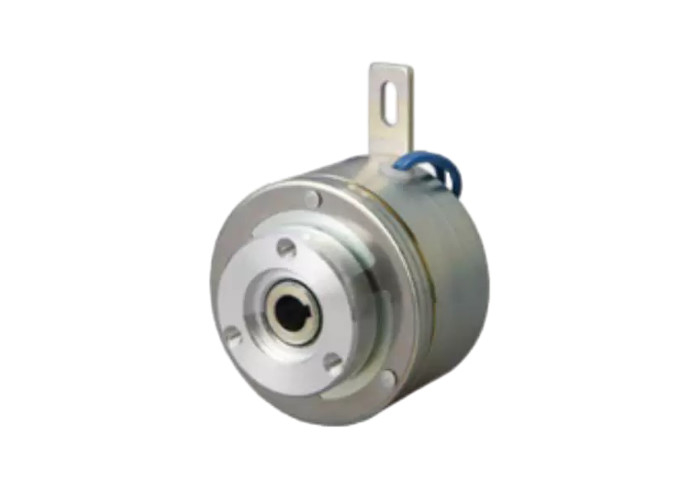

Freio micro-eletromagnético AMB

Tipo 25, Tipo 5, Tipo 10, Tipo 20, Tipo 40, Tipo 80.

Torque: 0,25 - 8 N·m

Modelo ABA 2.5 5 10 20 40 80
Torque de atrito estático [N·m] 0.25 0.5 1 2 4 8
Inercia J × 10- Quatro[kg·m2] 0.035 0.055 0.103 0.193 0.495 1.05
Apertura dH8 6 6 8 10 12 15
Chaves bE9×t+0.1 Dois por seis.9 Dois por seis.9 2.5x8.9 Quatro por onze.5 Quatro vezes 13.5 5×17
Direção da circunferência A 35 40 46 51 61 70
B 22 22 26 31 36 40
C 42 48 56 63 74 84
DH7 15 15 22 26 28 32
E M3 M3 M4 M4 M5 M5
F 35 40.2 46.2 53 61 70.2
H 3.3 3.3 4.5 4.5 5.3 5.3
J 15.7 15.7 23 27.2 29.4 33.7
Direcção axial L 31 31 39.8 44.3 50.5 53.5
M 3.5 3.5 3.5 4.2 4.2 4.2
N 1.15 1.15 1.15 1.35 1.35 1.35
Q 1.4 1.4 1.4 1.4 1.9 1.9
R 21.8 21.8 27.55 30.05 34.5 35.5
S 0.15 a 0.25 0.15 a 0.25 0.2~0.3 0.2~0.3 0.25 a 0.35 0.25 a 0.35
T 9 9 12 14 15.7 17.7
U 3 3 4 5 5 5
Massa [g] 125 170 255 370 600 850

Embreagem de impressora de retificação de onda completa monofásica da série AM 1

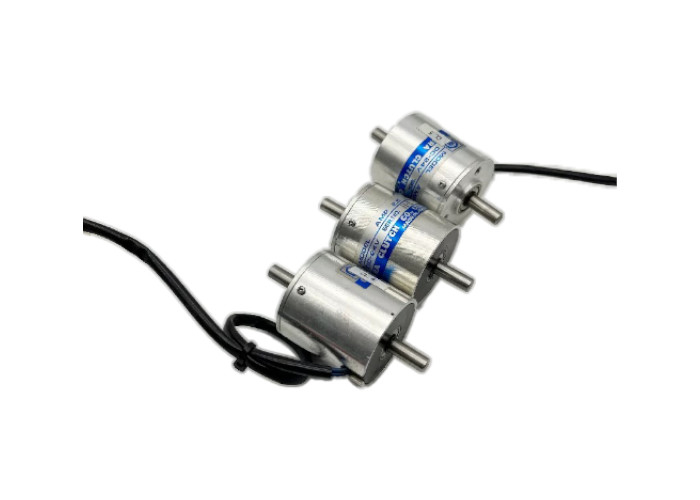

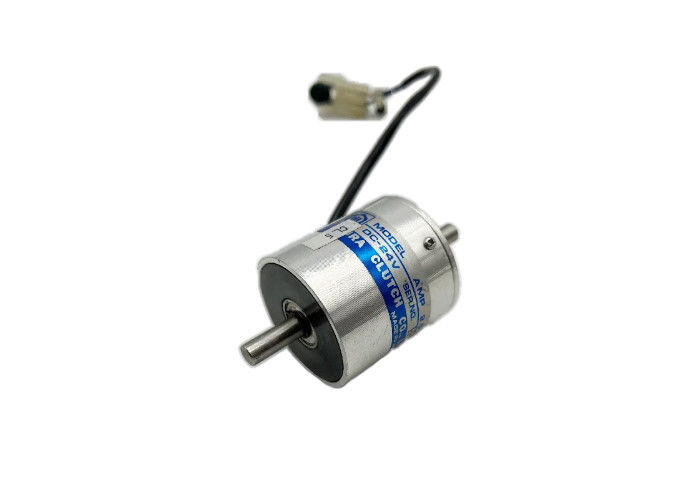

Dispositivo de embreagem micro-electromagnética AMP

Tipo 2.5, Tipo 5, Tipo 10, Tipo 20

Torque: 0,25 - 2 N·m

Modelo AMP 2.5 5 10 20
Torque de atrito estático [N·m] 0.25 0.5 1 2
Inercia J × 10- Quatro[kg·m2] Lado do rotor 0.053 0.110 0.203 0.413
Lado da armadura 0.033 0.055 0.090 0.185
Diâmetro do eixo dH7 6 6 8 10
Direção da circunferência A 38.5 44.5 51.5 56.5
Bh8 18 18 26 32
C 28 30 40 43
D M4 M4 M4 M5
E 6 6 6 8
Direcção axial L 74 76 95 109
M 40 42 52 60
N 16 16 20 23
P 2 2 3 3
Massa[g] 200 280 465 650

Embreagem de impressora de retificação de onda completa monofásica da série AM 2

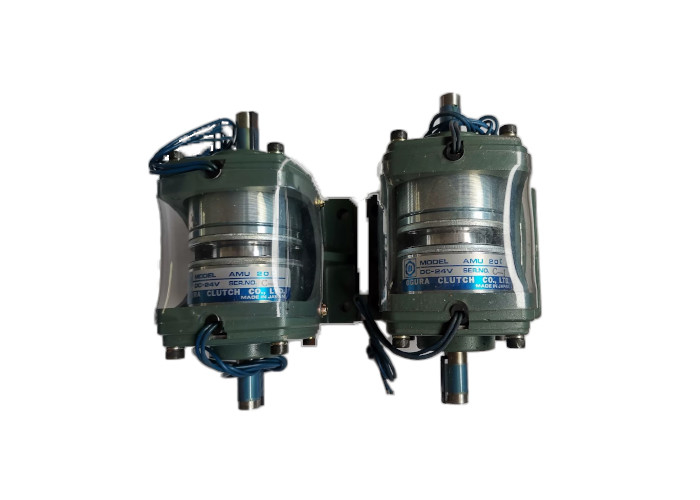

Conjunto de embreagem/freio micro-electromagnético AMU-C [com cobertura protetora]

Tipo 2.5, Tipo 5, Tipo 10, Tipo 20, Tipo 40, Tipo 80.

Torque: 0,25 - 8 N·m

Modelo AMU 2.5C 5C 10C 20C 40C 80C
Torque de atrito estático [N·m] 0.25 0.5 1 2 4 8
Inercia J × 10- Quatro[kg·m2] Lado do rotor 0.050 0.068 0.148 0.290 0.718 1.30
Lado da armadura 0.063 0.113 0.208 0.390 1.04 2.19
Diâmetro do eixo dH7 6 6 8 10 12 15
Avenida bh8×t-Não.15 Dois por seis.9 Dois por seis.9 2.5x8.9 Quatro por onze.5 Quatro vezes 13.5 5×17
Direção da circunferência A 54.5 61.5 69 77 93 105
B 66 72 84 90 106 120
C 56 62 70 78 90 100
D 31.5 35.5 40 45 56 63
E 6 7 9 10 11 12
F 5.5 5.5 6.5 6.5 8.5 8.5
Direcção axial L 100 100 124 139 166 174
M 50 50 62 69 80 86
N 40 40 45 50 60 70
P 30 30 39.5 44.5 53 52
Q 9 9 11 12 13 14
R 16 16 20 23 30 30
T 14 14 18 20 20 25
Massa[g] 400 545 890 1500 2080 2870



Tabela de desempenho [características de funcionamento]

Tipo AM. Tipo 2.5, Tipo 5, Tipo 10, Tipo 20, Tipo 40, Tipo 80.

Modelo Torque de atrito estático (N · m) Empilhadeira (20 °C) Tempo de atração do ímã (ms) Tempo de aumento do binário (ms) Tempo de libertação da armadura (ms)
Voltagem [DC-V] Corrente (A) Resistência (Ω) Potência (W) Constante de tempo (ms)
AMC2.5 0.25 24 0.13 192 3 5 11 15 16
AMB2.5 4 10 15
AMC 5 0.5 0.17 144 4 8 12 17 20
AMB 5 7 13 20
AMC 10 1 0.25 96 6 11 18 27 25
AMB 10 10 17 25
AMC 20 2 0.26 94 6.1 13 20 35 25
AMB 20 11 21 26
AMC 40 4 0.38 64 9 26 35 55 45
AMB 40 19 32 40
AMC 80 8 0.48 50 11.5 33 39 60 48
AMB 80 24 37 52



Tabela de desempenho [carga de trabalho].

Tipo AM. Tipo 2.5, Tipo 5, Tipo 10, Tipo 20, Tipo 40, Tipo 80.

Modelo

AMC·AMB
AMP·AMU-C

 Distância livre máxima ajustável [mm]. Carga de trabalho total máxima ajustável [J] Carga de trabalho total máxima [J]. Velocidade de rotação admissível [r/min].
2.5 0.4 2.8 8.7 3600
5 0.45 4.5 1.4
10 0.55 7.5 2.3
20 0.6 1.2 3.8
40 0.7 1.8 5.8
80 0.7 2.7 8.5

Embreagem de impressora de retificação de onda completa monofásica da série AM 3

Cenários aplicáveis:

Os produtos da série AM são amplamente utilizados em situações que exigem controle preciso e parada de início rápida devido à sua alta precisão, resposta rápida e design sem relevo inverso.nos domínios dos equipamentos de automação, robôs, instrumentos médicos, máquinas têxteis, equipamentos de escritório, etc., a presença de produtos da série AM pode ser vista.e garantir a precisão da posição nessas aplicações.

Função do produto:

Ação de alta sensibilidade:Capaz de gerar e liberar rapidamente binário, conseguindo um controlo preciso da ação.

Não há autorização de marcha atrás:Adotando um modo de acionamento de placa de mola, não há distância de marcha atrás na direção de rotação, e a rotação é suave com baixo ruído.

Forte dissipação de calor:Com uma excelente capacidade de dissipação de calor, garante uma operação estável a longo prazo sem afetar o desempenho.

Boa durabilidade:Os materiais de alta qualidade e a concepção do processo garantem a longa vida útil do produto.

Instalação fácil:A direção de instalação é livre e o jugo da embreagem é suportado por rolamentos, tornando o processo de instalação simples e rápido.

Seleção de modelos múltiplos:Fornece vários modelos para satisfazer os requisitos de binário e instalação em diferentes cenários de aplicação.

Apoio e Serviços



  • Serviço ao cliente 24 horas por dia para responder a qualquer pergunta.
  • Aconselhamento especializado em selecção de produtos e resolução de problemas.
  • Informações pormenorizadas sobre os produtos e materiais de formação.
  • Garantia completa e serviços de reparação.
  • Atualizações e melhorias de produtos.

Embalagem e transporte

O freio de embreagem eletromagnética em miniatura da série AM é embalado e enviado em uma caixa de papelão projetada para manter o produto seguro e protegido durante o transporte.A caixa tem um inserto de tamanho personalizado para encaixar o produto com segurançaNo interior da caixa, o produto é envolto em borracha e almofada de espuma para proporcionar amortecimento e proteção adicionais.Um bilhete de embalagem e qualquer material promocional estão incluídos no pacote.O pacote é enviado através de um transportador confiável, como UPS ou FedEx. As informações de rastreamento são fornecidas ao cliente para acompanhar o progresso do pacote.Os prazos de entrega variam em função do método de envio escolhido e do destino.

O pacote é então enviado através de um transportador confiável, como UPS ou FedEx. As informações de rastreamento são fornecidas ao cliente para acompanhar o progresso do pacote.Os prazos de entrega variam em função do método de envio escolhido e do destino.
