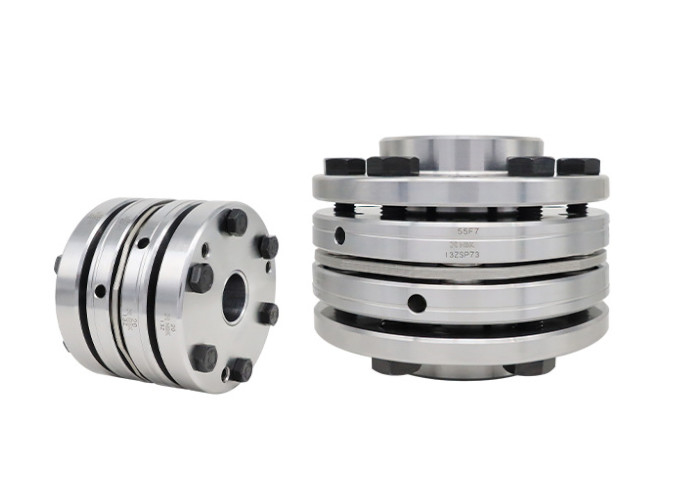

Partes para automóveis MLDS-B Acoplamento flexível - tipo de diafragma única (tipo de mangas de expansão)
-
Destacar
Tipo de mangas de expansão
,MLDS-B Acoplamento flexível
,Tipo de diafragma único
-
Nome do produtoMLDS-B Acoplamento flexível com manga de expansão
-
Tipo de produtoTipo de membrana única
-
Qualidade do materialAço carbono
-
DiafragmaFolha de película única
-
CaracterísticaTorque elevado
-
Velocidade máxima13000
-
Corescores primárias
-
Método de bloqueio do eixoTipo de expansão estreita
-
Lugar de origemChina
-
Número do modeloMLDS-B
-
Quantidade de ordem mínimaNegociar
-
PreçoNegotiate
-
Detalhes da embalagemembalagem personalizada
Partes para automóveis MLDS-B Acoplamento flexível - tipo de diafragma única (tipo de mangas de expansão)
As imagens, modelos, parâmetros e outras informações relevantes apresentadas no produto são apenas para referência.componentes de precisão, automação de escritórios e automação de fábricas, ou se você precisa de produtos personalizados neste campo.Responderemos o mais rápido possível.Nós sempre aderimos ao propósito de nos esforçarmos pelo melhor para lhe fornecer o serviço de mais alta qualidade. Estamos ansiosos para estabelecer uma relação cooperativa amigável e estável com você.
Descrição do produto:

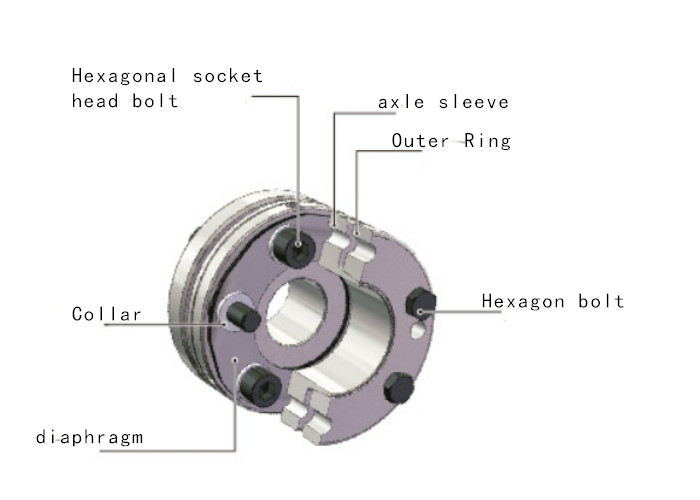

MLDS-B é um acoplamento flexível de alto desempenho de diafragma única (tipo de manga de expansão).e capacidade de transmissão de binário elevado, e é projetado especificamente para sistemas de transmissão que exigem alta precisão e estabilidade.Seu método de conexão de manga de expansão única garante uma conexão confiável entre o eixo e o acoplamento, adaptando-se às necessidades das várias condições de trabalho.
Parâmetro técnico:
| Modelo | MLDS-64B | MLDS-79B | MLDS-90B | MLDS-100B | MLDS-125B | MLDS-140B | MLDS-150B |
| Abertura máxima do eixo (mm) | 35 | 40 | 48 | 50 | 65 | 70 | 80 |
| Torque nominal (N · m) | 100 | 200 | 300 | 500 | 800 | 1300 | 1600 |
| Velocidade máxima (min- Um.) | 20000 | 16000 | 14000 | 13000 | 10000 | 9000 | 8000 |
| Momento de inércia (kg · m)2) * 2 | 4.8x10- Quatro | 1.2x10-3 | 2.0x10-3 | 3.7x10-3 | 1.0x10-2 | 1.5x10-2 | 2.2x10-2 |
| Rigididade de torção estática (N · m/rad) | 23000 | 45000 | 48000 | 65000 | 80000 | 10000 | 140000 |
| Excentricidade admissível (mm) | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 |
| Ângulo de desvio admissível (°) | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| Desvio axial admissível (mm) | ± 0.5 | ± 0.5 | ± 0.65 | ± 0.65 | ± 0.8 | ± 0.8 | ± 0.8 |
| Qualidade (g) | 740 | 1300 | 1600 | 2400 | 4200 | 5400 | 6400 |
Cenários aplicáveis:
Os acoplamentos flexíveis MLDS-B são amplamente utilizados em vários equipamentos mecânicos que exigem transmissão e ligação de alta precisão, incluindo, entre outros:
Máquina-ferramentaAssegurar uma ligação de alta precisão entre o fuso da máquina-ferramenta e os componentes da transmissão para melhorar a precisão de usinagem.
Máquina de moldagem:Durante o processo de moldagem, como moldagem por injeção e estampagem, ele transmite um grande torque enquanto absorve vibrações para proteger o equipamento de danos causados pelo impacto.
Máquinas e aparelhos de impressão:Manter a transmissão de energia estável durante a impressão de alta velocidade para garantir a qualidade da impressão.
Máquinas e aparelhos de embalagem:Na linha de embalagem, obtém uma transmissão de movimento rápida e precisa, melhorando a eficiência da embalagem.
Função do produto:
Transmissão de alta precisão:O projeto de reação zero garante alta precisão durante a transmissão e reduz o acúmulo de erros.
Alta rigidez de torção:Fornece uma forte rigidez de torção, mantendo um desempenho estável mesmo quando se gira a altas velocidades ou se está sujeito a grandes binários.
Transmissão de binário elevado:Suporte à transmissão de binário elevado para satisfazer os requisitos de potência dos equipamentos de alta potência.
Compensação de desvio:O projeto do diafragma de aço inoxidável permite um certo grau de excentricidade, ângulo de deflexão e desvio axial, protegendo o equipamento de impactos acidentais.
Segura e fiável:O método de ligação da manga de expansão é firme e fiável, garantindo um estado de ligação estável mesmo em condições de trabalho adversas.
Instalação fácil:As instruções detalhadas de instalação e desmontagem, bem como os parafusos hexagonais que acompanham, tornam o processo de instalação mais fácil e rápido.
