Wide-track type SHW linear guide: low noise, maintenance-free, and excellent high-speed performance

Guia linear SHW de via larga: baixo ruído, livre de manutenção e excelente desempenho em alta velocidade

  • Destacar

    Guia linear SHW de baixo ruído

    ,

    Guia linear SHW de alta velocidade

  • Peso
    1 kg
  • Número de colunas de elementos laminados
    bisérico
  • Material do banco de rolamento
    Aço de rolamento
  • Lugar de origem
    Japão
  • Número do modelo
    SHW
  • Quantidade de ordem mínima
    Negociar
  • Preço
    Negotiate
  • Detalhes da embalagem
    embalagem personalizada

Guia linear SHW de via larga: baixo ruído, livre de manutenção e excelente desempenho em alta velocidade

As imagens, modelos, parâmetros e outras informações relevantes apresentadas no produto são apenas para referência.componentes de precisão, automação de escritórios e automação de fábricas, ou se você precisa de produtos personalizados neste campo.Responderemos o mais rápido possível.Nós sempre aderimos ao propósito de nos esforçarmos pelo melhor para lhe fornecer o serviço de mais alta qualidade. Estamos ansiosos para estabelecer uma relação cooperativa amigável e estável com você.

Descrição do produto:

Vantagens da série SHW de guias lineares: este guia linear de rolamento largo e de alta rigidez utiliza retenedores de esferas para obter um funcionamento sem manutenção a longo prazo e com baixo ruído,e excelente desempenho em alta velocidadeA utilização de retenedores de esferas elimina o atrito mútuo entre as esferas de aço, melhora a retenção do óleo lubrificante (agente) e, assim, realiza uma geração de poeira extremamente reduzida.

Este guia de rolagem linear largo e de alta rigidez utiliza retenedores de esferas para obter baixo ruído, operação sem manutenção a longo prazo e excelente desempenho em alta velocidade.

Parâmetro técnico:

Modelo Dimensões externas Tamanho do cursor LM
Altura M Largura W Comprimento L B C S H L1 T K N H3
SHW 12CAM 12 40 37 35 18 M3 2.5 27 4 10 2.8 2
SHW 14CAM 14 50 45.5 45 24 M3 2.5 34 5 12 3.3 2
SHW 17CAM 17 60 51 53 26 M4 3.3 38 6 14.5 4 2.5
SHW 21CA 21 68 59 60 29 M5 4.4 43.6 8 17.7 5 3.3
SHW 27CA 27 80 72.8 70 40 M6 5.3 56.6 10 23.5 6 3.5
SHW 35CA 35 120 107 107 60 M8 6.8 83 14 31 7.6 4
SHW 50CA 50 162 141 144 80 M10 8.6 107 18 46 14 4

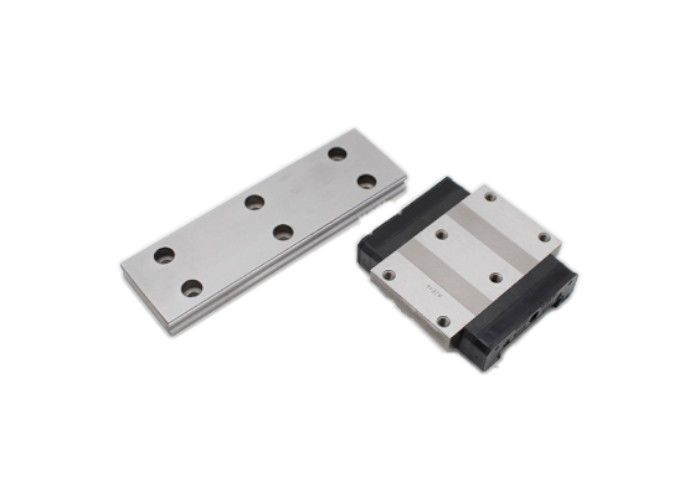

Guia linear SHW de via larga: baixo ruído, livre de manutenção e excelente desempenho em alta velocidade 0

Personalização:

Ampla largura, baixo centro de gravidade

A pista LM do tipo SHW tem uma largura grande e adota uma estrutura de baixo centro de gravidade, que é mais adequada para instalação em locais que exigem economia de espaço e rigidez de momento Mc.

Carga igual em 4 vias

A fim de assegurar que as quatro direcções de acção (radial, anti-radial e lateral) do deslizador LM têm a mesma carga nominal,Cada coluna de esferas de aço é concebida para ser configurada num ângulo de contacto de 45 °, por isso pode ser usado em qualquer postura e tem uma ampla gama de aplicações.

Capacidade de centralização automática

Devido à combinação única de sulcos circulares dianteiros (combinação DF) deste produto, que tem capacidade de centralização automática, pode absorver erros de instalação mesmo quando pré-carregado,obtendo assim uma alta precisão, movimento linear suave e estável.

Menos pó

A utilização de retenedores de esferas elimina o atrito mútuo entre as esferas de aço, melhora a retenção do óleo lubrificante (agente) e, assim, obtém uma excelente baixa geração de poeira.

Apoio e Serviços

  • Serviço ao cliente 24 horas por dia para responder a qualquer pergunta.
  • Aconselhamento especializado em selecção de produtos e resolução de problemas.
  • Informações pormenorizadas sobre os produtos e materiais de formação.
  • Garantia completa e serviços de reparação.
  • Atualizações e melhorias de produtos.

Embalagem e transporte

O carril de orientação linear SHW de via larga é embalado e enviado numa caixa de cartão concebida para manter o produto seguro durante o transporte.A caixa tem um inserto de tamanho personalizado para encaixar o produto com segurançaNo interior da caixa, o produto é envolto em borracha e almofada de espuma para proporcionar amortecimento e proteção adicionais.Um bilhete de embalagem e qualquer material promocional estão incluídos no pacote.O pacote é enviado através de um transportador confiável, como UPS ou FedEx. As informações de rastreamento são fornecidas ao cliente para acompanhar o progresso do pacote.Os prazos de entrega variam em função do método de envio escolhido e do destino.

O pacote é então enviado através de um transportador confiável, como UPS ou FedEx. As informações de rastreamento são fornecidas ao cliente para acompanhar o progresso do pacote.Os prazos de entrega variam em função do método de envio escolhido e do destino.

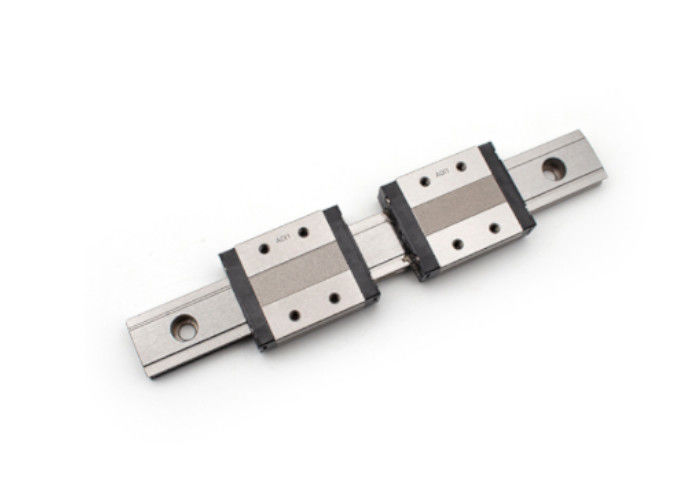

Guia linear SHW de via larga: baixo ruído, livre de manutenção e excelente desempenho em alta velocidade 1
